Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

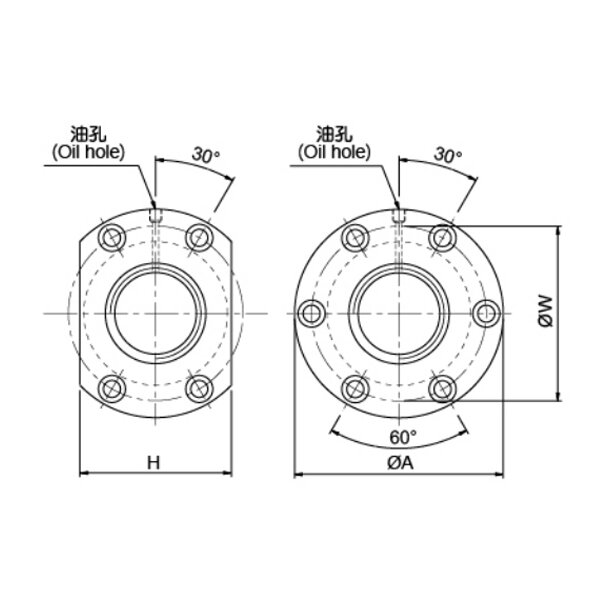

Вальцованная серия шариковая винтовая пара SFV (2)

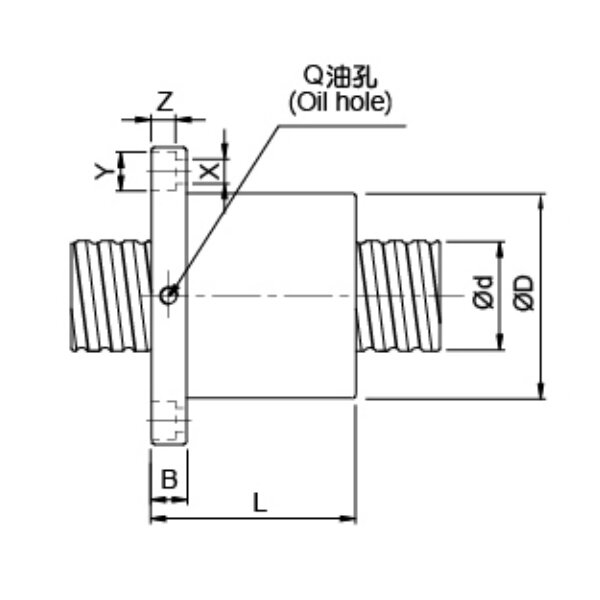

Вальцованная серия шариковая винтовая пара SFV (3)

Характеристики продукта

Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	Размеры гайки (мм)											Динамическая номинальная нагрузка	Номинальная нагрузка	Жесткость kgf/μm
Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	D	A	B	L	W	H	X	Y	Z	Q	n	Ca(kgf)	C0a(kgf)	Жесткость kgf/μm
RSFV01205-2,8	12	5	2,5	30	50	10	42	40	32	4,5	8	4,5	M6	2,8x1	661	1316	19
RSFV01210-2,7	12	10	2,5	30	50	10	53	40	32	4,5	8	4,5	M6	2,7x1	623	1241	18
RSFV01604-3,8	16	4	2,381	34	57	11	45	45	34	5,5	9,5	5,5	M6	3,8x1	931	2285	31
RSFV01605-4,8	16	5	3,175	40	63	11	58	51	42	5,5	9,5	5,5	M6	4,8x1	1614	3662	40
RSFV01610-2,7	16	10	3,175	40	63	11	56	51	42	5,5	9,5	5,5	M6	2,7x1	1008	2161	24
RSFV02004-4,8	20	4	2,381	40	60	10	50	50	40	4,5	8	4	M6	4,8x1	1247	3584	45
RSFV02005-4,8	20	5	3,175	44	67	11	57	55	52	5,5	9,5	5,5	M6	4,8x1	1814	4650	47
RSFV02010-2,7	20	10	3,969	46	74	13	57	59	46	6,6	11	6,5	M6	2,7x1	1518	3398	30
RSFV02020-1,8	20	20	3,175	46	74	13	70	59	46	6,6	11	6,5	M6	1,8x1	764	1758	19
RSFV02505-4,8	25	5	3,175	50	73	11	55	61	52	5,5	9,5	5,5	M8	4,8x1	2017	5884	56
RSFV02525-1,8	25	25	3,175	50	73	13	83	61	52	5,5	9,5	5,5	M8	1,8x1	843	2199	22
RSFV03204-4,8	32	4	2,381	54	81	12	50	67	64	6,6	11	6,5	M6	4,8x1	1517	5806	62
RSFV03205-4,8	32	5	3,175	58	85	12	56	71	64	6,6	11	6,5	M8	4,8x1	2249	7612	66
RSFV03210-4,8	32	10	6,35	74	108	15	96	90	82	9	14	9	M8	4,8x1	5620	14649	76
RSFV04005-4,8	40	5	3,175	67	101	15	59	83	72	9	14	8,5	M8	4,8x1	2468	9586	76
RSFV04010-4,8	40	10	6,35	82	124	18	100	102	94	11	7,5	11	M8	4,8x1	6316	18600	90
RSFV04020-2,7	40	20	6,35	82	124	18	100	102	90	11	7,5	11	M8	2,7x1	3935	10893	56
RSFV05005-4,8	50	5	3,175	80	114	15	60	96	82	9	14	8,5	M8	4,8x1	2698	12053	87
RSFV05010-4,8	50	10	6,35	93	135	16	93	113	98	11	17,5	11	M8	4,8x1	7023	23537	106
RSFV05020-2,7	50	20	9,525	105	152	28	121	128	110	14	20	13	M8	2,7x1	7336	19700	68
RSFV06310-4,8	63	10	6,35	108	154	22	105	130	110	14	20	13	M8	4,8x1	7860	30430	126
RSFV06320-2,7	63	20	9,525	122	180	28	120	150	130	18	26	17,5	M8	2,7x1	8162	24741	80
RSFV08010-4,8	80	10	6,35	130	176	22	105	152	132	14	20	13	M8	4,8x1	8593	38344	145
RSFV08020-4,8	80	20	9,525	143	204	28	180	172	148	18	26	18	M8	4,8x1	15103	57296	168
RSFV08020-7,6	80	20	9,525	143	204	28	240	172	148	18	26	18	M8	3,8x2	22423	90719	260
