Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

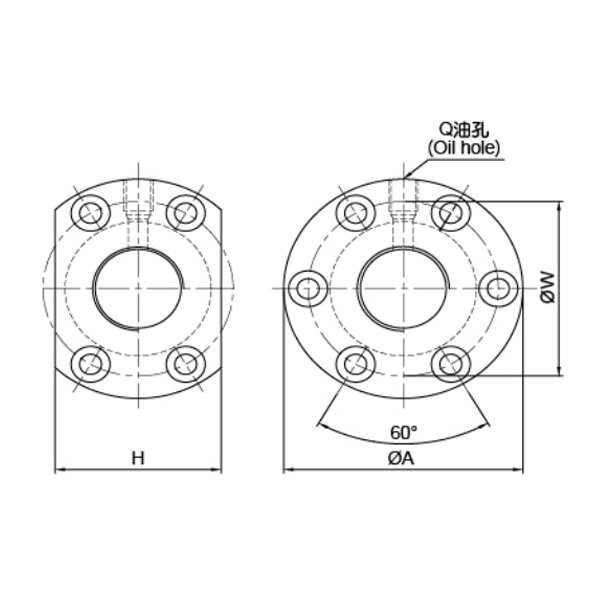

Вальцованная серия 3.1 Шариковая винтовая пара SFNI SFI (2)

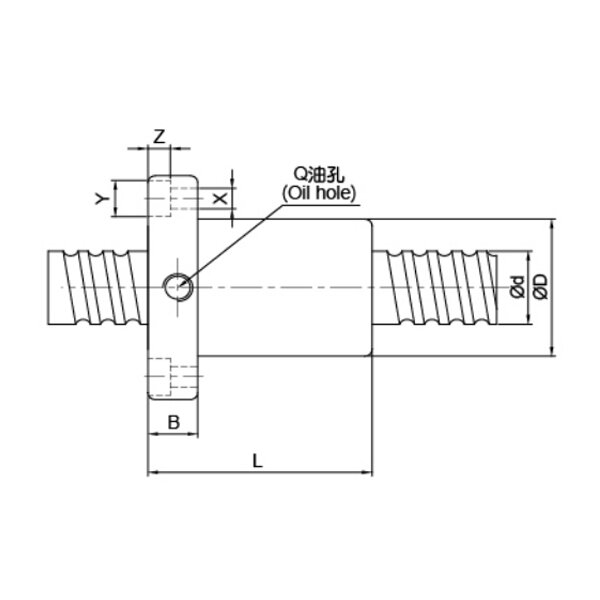

Вальцованная серия 3.1 Шариковая винтовая пара SFNI SFI (3)

Характеристики продукта

Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	Размеры гайки (мм)											Динамическая номинальная мощность Загрузить Ca(kgf)	Оценка Загрузить C0a(kgf)	Жесткость kgf/μm
Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	D	A	B	L	W	H	X	Y	Z	Q	n	Динамическая номинальная мощность Загрузить Ca(kgf)	Оценка Загрузить C0a(kgf)	Жесткость kgf/μm
RSFNI01605-4★	16	5	3,175	30	49	10	45	39	34	4,5	8	4,5	M6	1x4	1380	3052	33
RSFNI01610-3	16	10	3,175	34	58	10	57	45	34	5,5	9,5	5,5	M6	1x3	1103	2401	27
RSFNI02005-4★	20	5	3,175	34	57	11	51	45	40	5,5	9,5	5,5	M6	1x4	1551	3875	39
RSFNI02505-4★	25	5	3,175	40	63	11	51	51	46	5,5	9,5	5,5	M8	1x4	1724	4904	45
RSFNI02510-4	25	10	4,762	46	72	12	80	58	52	6,5	11	6,5	M6	1x4	2954	7295	51
RSFNI03205-4★	32	5	3,175	46	72	12	52	58	52	9	11	6,5	M8	1x4	1922	6343	52
RSFNI03210-4★	32	10	6,35	54	88	15	85	70	62	9	14	8,5	M8	1x4	4805	12208	62
RSFNI04005-4★	40	5	3,175	56	90	15	55	72	64	9	14	8,5	M8	1x4	2110	7988	59
RSFNI04010-4★	40	10	6,35	62	104	18	88	82	70	11	17,5	11	M8	1x4	5399	15500	72
RSFNI05010-4★	50	10	6,35	72	114	18	88	92	82	11	17,5	11	M8	1x4	6004	19614	83
RSFNI06310-4	63	10	6,35	85	131	22	93	107	95	14	20	13	M8	1x4	6719	25358	95
RSFNI08010-4	80	10	6,35	105	150	22	93	127	115	14	20	13	M8	1x4	7346	31953	109
RSFI01604-4	16	4	2,381	30	49	10	45	39	34	4,5	8	4,5	M6	1x4	973	2406	32
RSFI02004-4	20	4	2,381	34	57	11	46	45	40	5,5	9,5	5,5	M6	1x4	1066	2987	37
RSFI02504-4	25	4	2,381	40	63	11	46	51	46	5,5	9,5	5,5	M6	1x4	1180	3795	43
RSFI03204-4	32	4	2,381	46	72	12	47	58	52	6,5	11	6,5	M6	1x4	1296	4838	49
★Модели, отмеченные этим символом, могут выпускаться с левой резьбой
