Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования.

Отправить заявку

Описание

маркер

Характеристики

1. Способность к самоустановке

Благодаря комбинации дугообразных канавок типа DF (45°–45°), упругой деформации шариков и смещению точек контакта достигается эффект самоустановки. Даже при наличии определённых отклонений монтажной поверхности они поглощаются внутри направляющей пары, обеспечивая высокоточное, плавное и стабильное линейное движение.

2. Высокая жёсткость во всех направлениях

Направляющие пары серии CHH/CHHP используют четырёхрядную конструкцию дугообразных канавок с углом контакта шариков 45° в каждой канавке. Благодаря этому каретка CHH/CHHP имеет одинаковые номинальные нагрузки по четырём направлениям, а при необходимости может быть приложена достаточная предварительная нагрузка для повышения жёсткости.

3. Превосходная долговечность

Даже при предварительном натяге или внецентренной нагрузке шарики испытывают лишь незначительное дифференциальное скольжение, что приводит к крайне малому трению скольжения. Это обеспечивает длительное сохранение высокой износостойкости и стабильности точности.

4. Высокая герметичность

Направляющие пары серии CHH/CHHP могут оснащаться различными уплотнениями для повышения герметизирующих свойств, что делает их особенно подходящими для эксплуатации в условиях повышенной запылённости или в среде с древесной стружкой.

Описание продукта

Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования. Опираясь на отработанную конструкцию с четырёхнаправленной равноподвижной нагрузкой и технологию прецизионного шлифования, они сочетают в себе высокую точность, высокую жёсткость, низкое трение и высокую адаптируемость. Данная серия широко применяется в высокоточных условиях эксплуатации, включая прецизионные станки, полупроводниковое оборудование, автоматизацию в сфере новой энергетики и прецизионные измерительные приборы, являясь оптимальным направляющим компонентом для промышленных высокоточных линейных перемещений.

Ключевыми преимуществами данной серии направляющих являются стабильность точности, сбалансированность нагрузки и плавность хода. Направляющие изготавливаются из высококачественной легированной стали с общей закалкой и сверхтонким шлифованием. Дорожки качения имеют равномерную и упорядоченную структуру поверхности. Допуски размеров и параллельность хода контролируются с высокой строгостью. Доступны классы точности: стандартный, прецизионный и сверхпрецизионный. В сочетании со стандартной предварительной нагрузкой полностью устраняются зазоры при работе, эффективно предотвращаются отклонения при реверсе и заедания при микроподачах. Отсутствует ползучесть на малых скоростях, достигается микрометрическая повторяемость позиционирования, что полностью удовлетворяет жёстким требованиям прецизионной обработки и микроизмерений.

В части производительности и долговечности направляющие CRK обладают четырёхнаправленной равноподвижной способностью к нагрузке, равномерно распределяя радиальные и боковые усилия. Они демонстрируют высокую устойчивость к деформации и ударным нагрузкам, обладают высокой жёсткостью и стабильностью, подходят для высокоскоростных подач и круглосуточной непрерывной работы. Коэффициент трения крайне низок, сопротивление движению мало, отклик быстрый, что позволяет эффективно снижать энергопотребление оборудования и уровень шума. Кроме того, оснащены интегрированной многоуровневой пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение стружки, пыли и влаги в дорожки качения, что обеспечивает адаптацию к сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения, значительно снижая износ и отказы.

Опираясь на строгую систему контроля качества ISO и высокоточную производственную технологию, прецизионные направляющие CRK отличаются высокой воспроизводимостью параметров и хорошей взаимозаменяемостью. Монтаж и наладка просты и удобны, возможно применение с модулями различного типоразмера. В целом срок службы увеличен, затраты на техническое обслуживание снижены. Сочетая в себе точность, стабильность и практичность, а также преимущество в соотношении цена/качество, направляющие CRK обеспечивают надёжное и стабильное линейное направление для широкого спектра высококлассного автоматизированного прецизионного оборудования.

Области применения

Строительная техника, устройства подачи материалов, электроэрозионные станки, лазерное обрабатывающее оборудование, обрабатывающие центры, станки с ЧПУ, промышленные роботы, упаковочное оборудование и другие.

Характеристики продукта

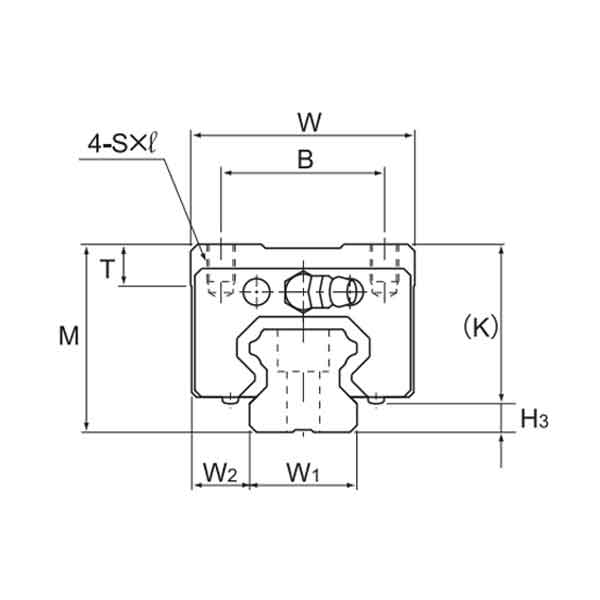

Модель	Габаритные размеры (мм)			Размеры каретки (мм)									H3	Размеры направляющей (мм)					Базовые динамическая и статическая грузоподъёмности		Статически допустимые моменты, кН·м					Масса
Модель	Высота M	Ширина W	Длина L	B	C	S×ℓ	L1	T	K	N	E	Смазочный штуцер	H3	Ширина W₁ ±0,05	W₂	Высота M₁	Расстояние между отверстиями F	d₁xd₂xh	C (дин.) кН	C₀ (стат.) кН	Mₐ (один блок)	Mₐ (два блока)	Mₐ (один блок)	Mₐ (два блока)	Mₐ (один блок)	Масса каретки, кг	Масса направляющей, кг/м
CHH15R	28	34	56,6	26	26	M4x5	38,8	6	23,3	8,3	5,5	GN-D4	3,5	15	9,5	15	60	4,5x7,5x5,3	8,3	13,4	0,08	0,45	0,08	0,45	0,08	0,18	1,5
CHHP15R	28	34	56,6	26	26	M4x5	38,8	6	23,3	8,3	5,5	GN-M4	3,5	15	9,5	15	60	4,5x7,5x5,3	8,3	13,4	0,08	0,45	0,08	0,45	0,08	0,18	1,5
CHH20R	30	44	74	32	36	M5x6	50,8	8	26	5	12	GN-M6	4	20	12	18	60	6x9,5x8,5	13,7	23,7	0,18	1,02	0,18	1,02	0,2	0,25	2,3
CHHP20R	30	44	74	32	36	M5x6	50,8	8	26	5	12	GN-M6	4	20	12	18	60	6x9,5x8,5	13,7	23,7	0,18	1,02	0,18	1,02	0,2	0,25	2,3
CHH20LR	30	44	90	32	50	M5x6	66,8	8	26	5	12	GN-M6	4	20	12	18	60	6x9,5x8,5	21,2	31,7	0,32	1,65	0,32	1,65	0,26	0,35	2,3
CHHP20LR	30	44	90	32	50	M5x6	66,8	8	26	5	12	GN-M6	4	20	12	18	60	6x9,5x8,5	21,2	31,7	0,32	1,65	0,32	1,65	0,26	0,35	2,3
CHH25R	40	48	83,1	35	35	M6x8	59,5	9	34,5	10	12	GN-M6	5,5	23	12,5	22	60	7x11x9	19,8	34,3	0,3	1,7	0,3	1,7	0,34	0,54	3,3
CHHP25R	40	48	83,1	35	35	M6x8	59,5	9	34,5	10	12	GN-M6	5,5	23	12,5	22	60	7x11x9	19,8	34,3	0,3	1,7	0,3	1,7	0,34	0,54	3,3
CHH25LR	40	48	102,2	35	50	M6x8	78,6	9	34,5	10	12	GN-M6	5,5	23	12,5	22	60	7x11x9	27.0	45,8	0,52	2,72	0,52	2,72	0,45	0,67	3,3
CHHP25LR	40	48	102,2	35	50	M6x8	78,6	9	34,5	10	12	GN-M6	5,5	23	12,5	22	60	7x11x9	27.0	45,8	0,52	2,72	0,52	2,72	0,45	0,67	3,3
CHH30R	45	60	98	40	40	M8x10	70,4	9	38	10	12	GN-M6	7	28	16	26	80	9x14x12	28.0	46,7	0,52	2,6	0,52	2,6	0,56	0,9	4,8
CHHP30R	45	60	98	40	40	M8x10	70,4	9	38	10	12	GN-M6	7	28	16	26	80	9x14x12	28.0	46,7	0,52	2,6	0,52	2,6	0,56	0,9	4,8
CHH30LR	45	60	120,6	40	60	M8x10	93	9	38	10	12	GN-M6	7	28	16	26	80	9x14x12	37,2	62,4	0,88	4,36	0,88	4,36	0,75	1,1	4,8
CHHP30LR	45	60	120,6	40	60	M8x10	93	9	38	10	12	GN-M6	7	28	16	26	80	9x14x12	37,2	62,4	0,88	4,36	0,88	4,36	0,75	1,1	4,8
CHH35R	55	70	109,4	50	50	M8x12	80,4	11,7	47,5	15	12	GN-M6	7,5	34	18	29	80	9x14x12	37,2	61.0	0,78	3,92	0,78	3,92	0,9	1,5	6,6
CHHP35R	55	70	109,4	50	50	M8x12	80,4	11,7	47,5	15	12	GN-M6	7,5	34	18	29	80	9x14x12	37,2	61.0	0,78	3,92	0,78	3,92	0,9	1,5	6,6
CHH35LR	55	70	134,8	50	72	M8x12	105,8	11,7	47,5	15	12	GN-M6	7,5	34	18	29	80	9x14x12	50,1	81,4	1,31	6,34	1,31	6,34	1,2	2	6,6
CHHP35LR	55	70	134,8	50	72	M8x12	105,8	11,7	47,5	15	12	GN-M6	7,5	34	18	29	80	9x14x12	50,1	81,4	1,31	6,34	1,31	6,34	1,2	2	6,6
CHH45R	70	86	139	60	60	M10×17	98	15	60	20	16	GN-PT1/8	10	45	20,5	38	105	14x20x17	60.0	95,5	1,41	7,91	1,41	7,91	1,82	2,6	11
CHHP45R	70	86	139	60	60	M10×17	98	15	60	20	16	GN-PT1/8	10	45	20,5	38	105	14x20x17	60.0	95,5	1,41	7,91	1,41	7,91	1,82	2,6	11
CHH45LR	70	86	170,8	60	80	M10×17	129,8	15	60	20	16	GN-PT1/8	10	45	20,5	38	105	14x20x17	80,3	127.0	2,43	12,5	2,43	12,5	2,42	3,1	11
CHHP45LR	70	86	170,8	60	80	M10×17	129,8	15	60	20	16	GN-PT1/8	10	45	20,5	38	105	14x20x17	80,3	127.0	2,43	12,5	2,43	12,5	2,42	3,1	11
CHH55R	80	100	163	75	75	M12×18	118	20,5	67	21	16	GN-PT1/8	13	53	23,5	44	120	16x23x20	88,5	137	2,45	13,2	2,45	13,2	3,2	4,3	15,1
CHHP55R	80	100	163	75	75	M12×18	118	20,5	67	21	16	GN-PT1/8	13	53	23,5	44	120	16x23x20	88,5	137	2,45	13,2	2,45	13,2	3,2	4,3	15,1
CHH55LR	80	100	201,1	75	95	M12×18	156,1	20,5	67	21	16	GN-PT1/8	13	53	23,5	44	120	16x23x20	119	183	4,22	21,3	4,22	21,3	4,28	5,4	15,1
CHHP55LR	80	100	201,1	75	95	M12×18	156,1	20,5	67	21	16	GN-PT1/8	13	53	23,5	44	120	16x23x20	119	183	4,22	21,3	4,22	21,3	4,28	5,4	15,1
CHH65R	90	126	186	76	70	M16×20	147	23	76	19	16	GN-PT1/8	14	63	31,5	53	150	18x26x22	141	215	4,8	23,5	4,8	23,5	5,82	7,3	22,5
CHHP65R	90	126	186	76	70	M16×20	147	23	76	19	16	GN-PT1/8	14	63	31,5	53	150	18x26x22	141	215	4,8	23,5	4,8	23,5	5,82	7,3	22,5
CHH65LR	90	126	245,5	76	120	M16×20	206,5	23	76	19	16	GN-PT1/8	14	63	31,5	53	150	18x26x22	192	286	8,72	40,5	8,72	40,5	7,7	9,3	22,5
CHHP65LR	90	126	245,5	76	120	M16×20	206,5	23	76	19	16	GN-PT1/8	14	63	31,5	53	150	18x26x22	192	286	8,72	40,5	8,72	40,5	7,7	9,3	22,5
