Линейная направляющая CMGN-R / CMGN-LR
Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования.
Описание
маркер
Характеристики
1. Способность к самоустановке
Благодаря комбинации дугообразных канавок типа DF (45°–45°), упругой деформации шариков и смещению точек контакта достигается эффект самоустановки. Даже при наличии определённых отклонений монтажной поверхности они поглощаются внутри направляющей пары, обеспечивая высокоточное, плавное и стабильное линейное движение.
2. Высокая жёсткость во всех направлениях
Направляющие пары серии CHH/CHHP используют четырёхрядную конструкцию дугообразных канавок с углом контакта шариков 45° в каждой канавке. Благодаря этому каретка CHH/CHHP имеет одинаковые номинальные нагрузки по четырём направлениям, а при необходимости может быть приложена достаточная предварительная нагрузка для повышения жёсткости.
3. Превосходная долговечность
Даже при предварительном натяге или внецентренной нагрузке шарики испытывают лишь незначительное дифференциальное скольжение, что приводит к крайне малому трению скольжения. Это обеспечивает длительное сохранение высокой износостойкости и стабильности точности.
4. Высокая герметичность
Направляющие пары серии CHH/CHHP могут оснащаться различными уплотнениями для повышения герметизирующих свойств, что делает их особенно подходящими для эксплуатации в условиях повышенной запылённости или в среде с древесной стружкой.
Описание продукта
Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования. Опираясь на отработанную конструкцию с четырёхнаправленной равноподвижной нагрузкой и технологию прецизионного шлифования, они сочетают в себе высокую точность, высокую жёсткость, низкое трение и высокую адаптируемость. Данная серия широко применяется в высокоточных условиях эксплуатации, включая прецизионные станки, полупроводниковое оборудование, автоматизацию в сфере новой энергетики и прецизионные измерительные приборы, являясь оптимальным направляющим компонентом для промышленных высокоточных линейных перемещений.
Ключевыми преимуществами данной серии направляющих являются стабильность точности, сбалансированность нагрузки и плавность хода. Направляющие изготавливаются из высококачественной легированной стали с общей закалкой и сверхтонким шлифованием. Дорожки качения имеют равномерную и упорядоченную структуру поверхности. Допуски размеров и параллельность хода контролируются с высокой строгостью. Доступны классы точности: стандартный, прецизионный и сверхпрецизионный. В сочетании со стандартной предварительной нагрузкой полностью устраняются зазоры при работе, эффективно предотвращаются отклонения при реверсе и заедания при микроподачах. Отсутствует ползучесть на малых скоростях, достигается микрометрическая повторяемость позиционирования, что полностью удовлетворяет жёстким требованиям прецизионной обработки и микроизмерений.
В части производительности и долговечности направляющие CRK обладают четырёхнаправленной равноподвижной способностью к нагрузке, равномерно распределяя радиальные и боковые усилия. Они демонстрируют высокую устойчивость к деформации и ударным нагрузкам, обладают высокой жёсткостью и стабильностью, подходят для высокоскоростных подач и круглосуточной непрерывной работы. Коэффициент трения крайне низок, сопротивление движению мало, отклик быстрый, что позволяет эффективно снижать энергопотребление оборудования и уровень шума. Кроме того, оснащены интегрированной многоуровневой пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение стружки, пыли и влаги в дорожки качения, что обеспечивает адаптацию к сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения, значительно снижая износ и отказы.
Опираясь на строгую систему контроля качества ISO и высокоточную производственную технологию, прецизионные направляющие CRK отличаются высокой воспроизводимостью параметров и хорошей взаимозаменяемостью. Монтаж и наладка просты и удобны, возможно применение с модулями различного типоразмера. В целом срок службы увеличен, затраты на техническое обслуживание снижены. Сочетая в себе точность, стабильность и практичность, а также преимущество в соотношении цена/качество, направляющие CRK обеспечивают надёжное и стабильное линейное направление для широкого спектра высококлассного автоматизированного прецизионного оборудования.
Области применения
Строительная техника, устройства подачи материалов, электроэрозионные станки, лазерное обрабатывающее оборудование, обрабатывающие центры, станки с ЧПУ, промышленные роботы, упаковочное оборудование и другие.
Характеристики продукта

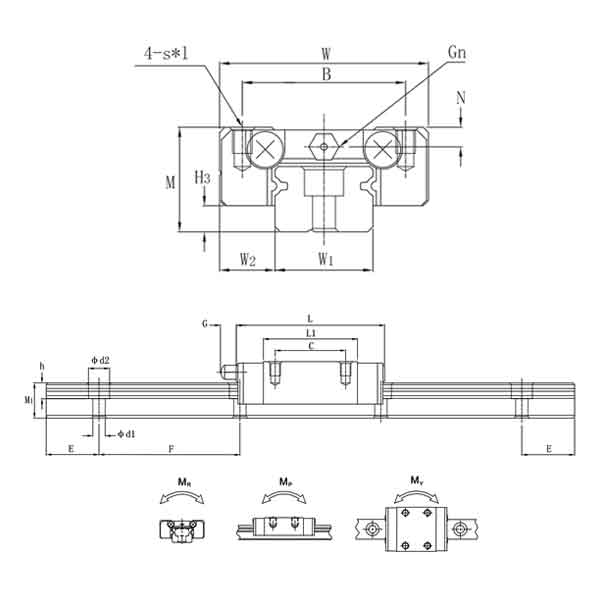

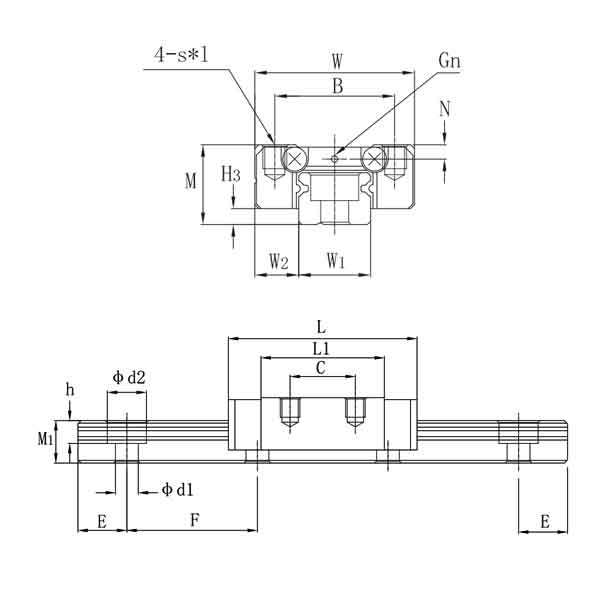

| Модель | Габаритные размеры (мм) | Размеры каретки (мм) | H3 | Размеры направляющей (мм) | Болты для крепления направляющих |
Базовые динамическая и статическая грузоподъёмности | Допустимый статический момент | Масса каретки, кг | |||||||||||||||||
| Высота M | Ширина W | Длина L | B | C | Sxl | L1 | N | G | Gn | Ширина W₁ | W2 | Высота M₁ | Расстояние между отверстиями F | Расстояние между концами
E |
d1xd2xh | C (дин.) кН | C₀ (стат.) кН | MR
N·m |
MP
N·m |
MY
N·m |
Масса каретки, кг | Масса направляющей, кг/м | |||
| CMGN 7R | 8 | 17 | 22,5 | 12 | 8 | M2x2,5 | 13,5 | 1,5 | － | φ1,2 | 1,5 | 7 | 5 | 4,8 | 15 | 5 | 2,4x4,2x2,3 | M2x6 | 0,97 | 1,22 | 4,69 | 2,84 | 2,84 | 0,01 | 0,22 |
| CMGN 7LR | 8 | 17 | 30,8 | 12 | 13 | M2x2,5 | 21,8 | 1,5 | － | φ1,2 | 1,5 | 7 | 5 | 4,8 | 15 | 5 | 2,4x4,2x2,3 | M2x6 | 1,36 | 1,95 | 7,61 | 4,81 | 4,81 | 0,015 | 0,22 |
| CMGN 9R | 10 | 20 | 28,9 | 15 | 10 | M3x3 | 18,9 | 1,8 | － | φ1,4 | 2 | 9 | 5,5 | 6,5 | 20 | 7,5 | 3,5x6x3,5 | M3x8 | 1,88 | 2,54 | 11,75 | 7,36 | 7,36 | 0,016 | 0,38 |
| CMGN 9LR | 10 | 20 | 39,9 | 15 | 16 | M3x3 | 29,9 | 1,8 | － | φ1,4 | 2 | 9 | 5,5 | 6,5 | 20 | 7,5 | 3,5x6x3,5 | M3x8 | 2,54 | 4,03 | 19,58 | 18,61 | 18,61 | 0,026 | 0,38 |
| CMGN 12R | 13 | 27 | 34,7 | 20 | 15 | M3x3,5 | 21,7 | 2,5 | － | φ2 | 3 | 12 | 7,5 | 8 | 25 | 10 | 3,5x6x4,5 | M3x8 | 2,82 | 3,93 | 25,48 | 13,72 | 14,72 | 0,034 | 0,65 |
| CMGN 12LR | 13 | 27 | 45,4 | 20 | 20 | M3x3,5 | 32,4 | 2,5 | － | φ2 | 3 | 12 | 7,5 | 8 | 25 | 10 | 3,5x6x4,5 | M3x8 | 3,75 | 5,88 | 38,23 | 36,25 | 36,25 | 0,054 | 0,65 |
| CMGN 15R | 16 | 32 | 42,1 | 25 | 20 | M3x4 | 26,7 | 3 | 4,5 | M3 | 4 | 15 | 8,5 | 10 | 40 | 15 | 3,5x6x4,5 | M3x10 | 4,62 | 5,58 | 45,06 | 21,51 | 21,51 | 0,059 | 1,06 |
| CMGN 15LR | 16 | 32 | 58,8 | 25 | 25 | M3x4 | 43,4 | 3 | 4,5 | M3 | 4 | 15 | 8,5 | 10 | 40 | 15 | 3,5x6x4,5 | M3x10 | 6,38 | 9,11 | 73,48 | 57,78 | 58,78 | 0,092 | 1,06 |
