Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования.

Отправить заявку

Описание

маркер

Характеристики

1. Способность к самоустановке

Благодаря комбинации дугообразных канавок типа DF (45°–45°), упругой деформации шариков и смещению точек контакта достигается эффект самоустановки. Даже при наличии определённых отклонений монтажной поверхности они поглощаются внутри направляющей пары, обеспечивая высокоточное, плавное и стабильное линейное движение.

2. Высокая жёсткость во всех направлениях

Направляющие пары серии CHH/CHHP используют четырёхрядную конструкцию дугообразных канавок с углом контакта шариков 45° в каждой канавке. Благодаря этому каретка CHH/CHHP имеет одинаковые номинальные нагрузки по четырём направлениям, а при необходимости может быть приложена достаточная предварительная нагрузка для повышения жёсткости.

3. Превосходная долговечность

Даже при предварительном натяге или внецентренной нагрузке шарики испытывают лишь незначительное дифференциальное скольжение, что приводит к крайне малому трению скольжения. Это обеспечивает длительное сохранение высокой износостойкости и стабильности точности.

4. Высокая герметичность

Направляющие пары серии CHH/CHHP могут оснащаться различными уплотнениями для повышения герметизирующих свойств, что делает их особенно подходящими для эксплуатации в условиях повышенной запылённости или в среде с древесной стружкой.

Описание продукта

Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования. Опираясь на отработанную конструкцию с четырёхнаправленной равноподвижной нагрузкой и технологию прецизионного шлифования, они сочетают в себе высокую точность, высокую жёсткость, низкое трение и высокую адаптируемость. Данная серия широко применяется в высокоточных условиях эксплуатации, включая прецизионные станки, полупроводниковое оборудование, автоматизацию в сфере новой энергетики и прецизионные измерительные приборы, являясь оптимальным направляющим компонентом для промышленных высокоточных линейных перемещений.

Ключевыми преимуществами данной серии направляющих являются стабильность точности, сбалансированность нагрузки и плавность хода. Направляющие изготавливаются из высококачественной легированной стали с общей закалкой и сверхтонким шлифованием. Дорожки качения имеют равномерную и упорядоченную структуру поверхности. Допуски размеров и параллельность хода контролируются с высокой строгостью. Доступны классы точности: стандартный, прецизионный и сверхпрецизионный. В сочетании со стандартной предварительной нагрузкой полностью устраняются зазоры при работе, эффективно предотвращаются отклонения при реверсе и заедания при микроподачах. Отсутствует ползучесть на малых скоростях, достигается микрометрическая повторяемость позиционирования, что полностью удовлетворяет жёстким требованиям прецизионной обработки и микроизмерений.

В части производительности и долговечности направляющие CRK обладают четырёхнаправленной равноподвижной способностью к нагрузке, равномерно распределяя радиальные и боковые усилия. Они демонстрируют высокую устойчивость к деформации и ударным нагрузкам, обладают высокой жёсткостью и стабильностью, подходят для высокоскоростных подач и круглосуточной непрерывной работы. Коэффициент трения крайне низок, сопротивление движению мало, отклик быстрый, что позволяет эффективно снижать энергопотребление оборудования и уровень шума. Кроме того, оснащены интегрированной многоуровневой пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение стружки, пыли и влаги в дорожки качения, что обеспечивает адаптацию к сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения, значительно снижая износ и отказы.

Опираясь на строгую систему контроля качества ISO и высокоточную производственную технологию, прецизионные направляющие CRK отличаются высокой воспроизводимостью параметров и хорошей взаимозаменяемостью. Монтаж и наладка просты и удобны, возможно применение с модулями различного типоразмера. В целом срок службы увеличен, затраты на техническое обслуживание снижены. Сочетая в себе точность, стабильность и практичность, а также преимущество в соотношении цена/качество, направляющие CRK обеспечивают надёжное и стабильное линейное направление для широкого спектра высококлассного автоматизированного прецизионного оборудования.

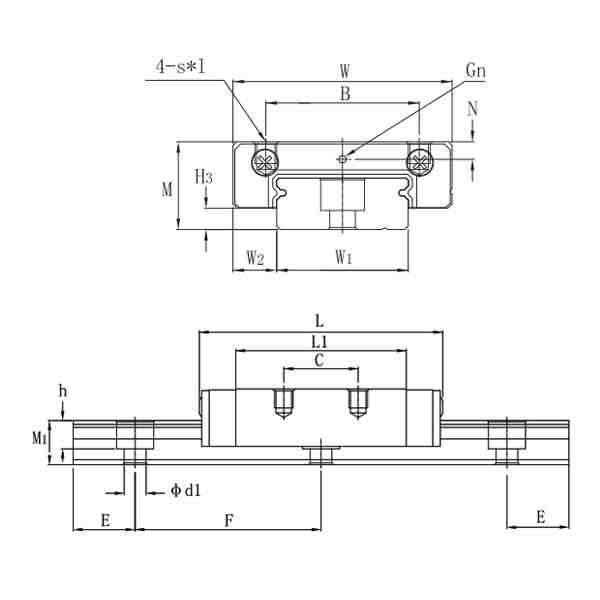

Линейная направляющая CMGW-R CMGW-LR (2)

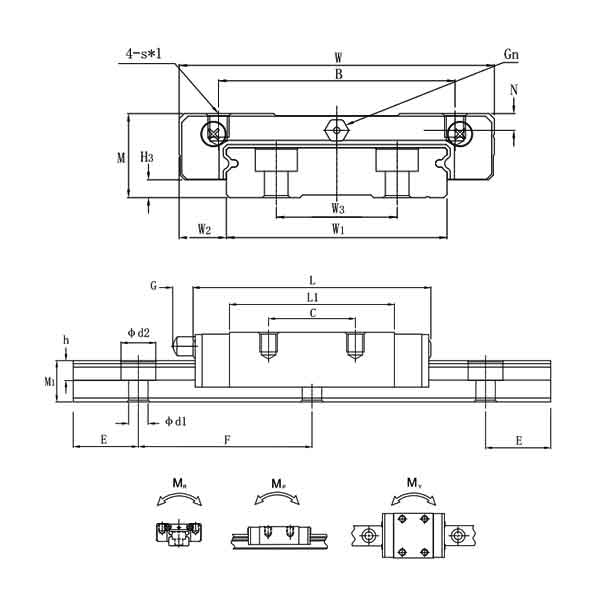

Линейная направляющая CMGW-R CMGW-LR (3)

Области применения

Строительная техника, устройства подачи материалов, электроэрозионные станки, лазерное обрабатывающее оборудование, обрабатывающие центры, станки с ЧПУ, промышленные роботы, упаковочное оборудование и другие.

Характеристики продукта

Модель	Габаритные размеры (мм)			Размеры каретки (мм)							H3	Размеры направляющей (мм)							Болты для крепления направляющих	Базовые динамическая и статическая грузоподъёмности		Допустимый статический момент			Масса каретки, кг
Модель	Высота M	Ширина W	Длина L	B	C	Sxl	L₁	N	G	Gn	H3	W3	Ширина W₁	W2	Высота M₁	Расстояние между отверстиями F	Расстояние между концами E	d1xd2xh	Болты для крепления направляющих	C (дин.) кН	C₀ (стат.) кН	MR N·m	MP N·m	MY N·m	Масса каретки, кг	Масса направляющей, кг/м
CMGW 7R	9	25	31,2	19	10	M3x3	21	1,85	-	φ1,2	1,9	-	14	5,5	5,2	30	10	3,5x6x3,2	M3x6	1,36	2,05	15,68	7,13	7,13	0,02	0,51
CMGW 7LR	9	25	41	19	19	M3x3	30,8	1,85	-	φ1,2	1,9	-	14	5,5	5,2	30	10	3,5x6x3,2	M3x6	1,78	3,15	23,44	15,52	15,52	0,029	0,51
CMGW 9R	12	30	39,3	21	12	M3x3	27,5	2,4	-	φ1,2	2,9	-	18	6	7	30	10	3,5x6x4,5	M3x8	2,76	4,08	40,11	18,95	18,95	0,04	0,91
CMGW 9LR	12	30	50,7	23	24	M3x3	38,5	2,4	-	φ1,2	2,9	-	18	6	7	30	10	3,5x6x4,5	M3x8	3,45	5,88	54,53	34,04	34,04	0,057	0,91
CMGW 12R	14	40	46,1	28	15	M3x3,6	31,3	2,8	-	φ1,2	3,4	-	24	8	8,5	40	15	4,5x8x4,5	M4x8	3,91	5,58	7033.000	27,78	27,78	0,071	1,49
CMGW 12LR	14	40	60,4	28	28	M3x3,6	45,6	2,8	-	φ1,2	3,4	-	24	8	8,5	40	15	4,5x8x4,5	M4x8	5,08	8,22	102,68	57,36	57,36	0,103	1,49
CMGW 15R	16	60	54,8	45	20	M3x4,2	38	3,2	5,2	M3	3,4	23	42	9	9,5	40	15	4,5x8x4,5	M4x10	6,78	9,21	199,33	56,65	56,65	0,143	2,86
CMGW 15LR	16	60	73,8	45	35	M3x4,2	57	3,2	5,2	M3	3,4	23	42	9	9,5	40	15	4,5x8x4,5	M4x10	8,91	13,38	299,01	122,58	122,58	0,215	2,86
