Опорные узлы с концевой частью типа H (FK, EK)
Опорные узлы шариковых винтовых пар CRK являются ключевыми комплектующими элементами системы передачи шариковой винтовой пары.
Описание
маркер
Описание продукта
Опорные узлы шариковых винтовых пар CRK являются ключевыми комплектующими элементами системы передачи шариковой винтовой пары. Номенклатура включает конструкции серий BK (фиксированный конец), BF (поддерживаемый конец), FK (фланцевый фиксированный), FF (фланцевый поддерживаемый), а также горизонтальные и вертикальные варианты. Линейка типоразмеров широка и позволяет подбирать узел под шариковые винтовые пары любого диаметра.
Конструктивные особенности
Корпус целиком изготовлен из высокожёсткой поковки методом цельной механической обработки, поверхность подвергнута чернению и антикоррозионной обработке, что обеспечивает стойкость к износу и коррозии. Внутри предварительно смонтированы радиально-упорные шариковые подшипники с точно отрегулированным предварительным натягом. Конструкция компактная и технологичная; фланцевый и горизонтальный типы монтажа позволяют адаптироваться к различному монтажному пространству. С обеих сторон предусмотрены стандартные крепёжные отверстия, не требующие дополнительной обработки посадочных мест. Юстировка проста, обеспечивается высокая соосность сборки, что эффективно предотвращает вибрацию и биение при высокоскоростном вращении винта.
Преимущества изделия
Во-первых, высокая точность вращения: предварительный натяг подшипников устраняет зазоры, обеспечивая точность позиционирования при подаче и минимальную погрешность повторного позиционирования. Во-вторых, достаточная жёсткость, позволяющая воспринимать осевые усилия, радиальные нагрузки и небольшие опрокидывающие моменты без деформации при высокоскоростных реверсивных движениях. В-третьих, высокая стабильность: плавный ход с низким уровнем шума, низкий температурный рост при длительной непрерывной работе, увеличенный срок службы. В-четвёртых, высокая универсальность: стандартизированные размеры позволяют напрямую заменять аналоги ведущих японских брендов, что упрощает замену и сокращает сроки поставки.
Области применения
Широко применяются в токарных станках с ЧПУ, резьбошлифовальных станках, гравировальных станках, автоматизированных линейных столах-слайдерах, механизмах подачи измерительного оборудования, лазерном обрабатывающем оборудовании, стереоскопических транспортных модулях складов и другом прецизионном передаточном оборудовании. Опорные узлы одинаково эффективны как для тяжёлых режимов резания на металлорежущих станках, так и для высокочастотных реверсивных движений с высокой точностью позиционирования в автоматизированном оборудовании. Они надёжно поддерживают работу винтовой пары, значительно повышая общую точность оборудования и увеличивая срок его службы.

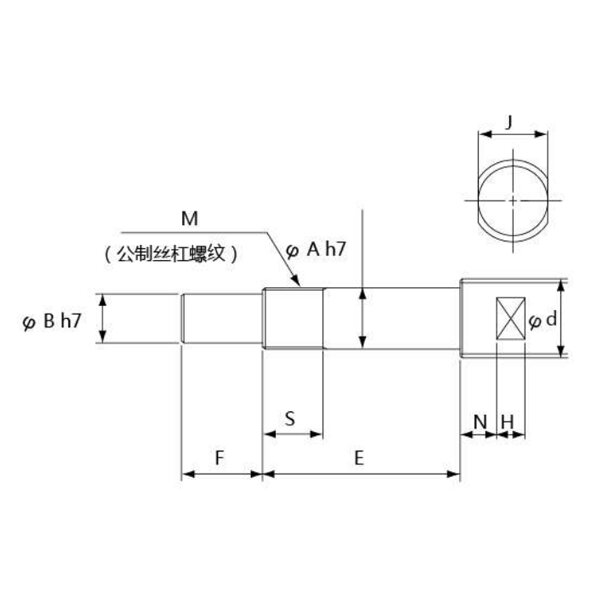

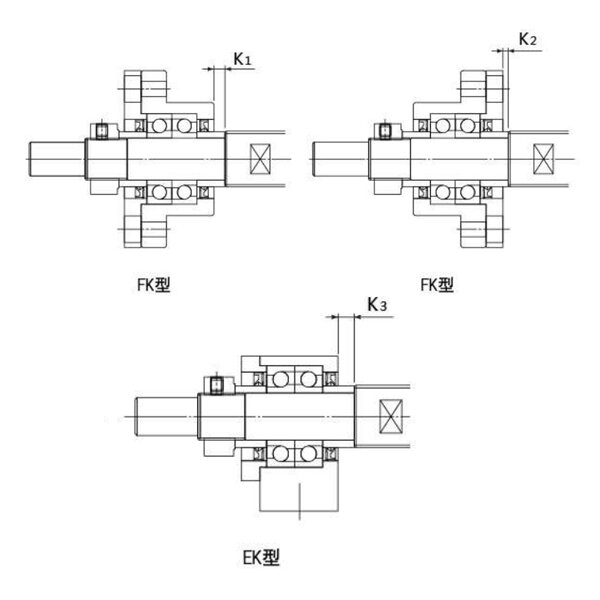

Характеристики продукта
| Типоразмер опорного узла | Наружный диаметр вала ШВП, мм | Диаметр вала в подшипниковой части, мм | B, мм | E, мм | F, мм | Метрическая резьба винта, мм | Размер под ключ, мм | Положение опорного узла | ||||||
| Тип FK | Тип EK | d | A | M | S | J | N | H | FK тип k₁ | FK тип k₂ | EK тип k₃ | |||
| FK10 | EK10 | 14 | 10 | 8 | 36 | 15 | M10×1 | 11 | 10 | 5 | 7 | 0,5 | -0,5 | -0,5 |
| FK10 | EK10 | 15 | 10 | 8 | 36 | 15 | M10×1 | 11 | 10 | 5 | 7 | 0,5 | -0,5 | -0,5 |
| FK12 | EK12 | 16 | 12 | 10 | 36 | 15 | M12x1 | 11 | 13 | 6 | 8 | 0,5 | -0,5 | -0,5 |
| FK12 | EK12 | 18 | 12 | 10 | 36 | 15 | M12×1 | 11 | 13 | 6 | 8 | 0,5 | -0,5 | -0,5 |
| FK15 | EK15 | 20 | 15 | 12 | 49 | 20 | M15×1 | 13 | 16 | 6 | 9 | 4 | 2 | 5 |
| FK15 | FK15 | 25 | 15 | 12 | 49 | 20 | M15×1 | 13 | 18 | 7 | 10 | 4 | 2 | 5 |
| FK20 | EK20 | 28 | 20 | 17 | 64 | 25 | M20×1 | 17 | 21 | 8 | 11 | 1 | -3 | 1 |
| FK20 | EK20 | 30 | 20 | 17 | 64 | 25 | M20×1 | 17 | 24 | 8 | 12 | 1 | -3 | 1 |
| FK20 | EK20 | 32 | 20 | 17 | 64 | 25 | M20×1 | 17 | 27 | 9 | 13 | 1 | -3 | 1 |
| FK25 | － | 36 | 25 | 20 | 76 | 30 | M25×1,5 | 20 | 27 | 10 | 13 | 5 | -2 | － |
| FK30 | － | 40 | 30 | 25 | 72 | 38 | M30×1,5 | 25 | 32 | 10 | 15 | -3 | -9 | － |
