Перекрёстный роликовый подшипник CRBH

Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.

Отправить заявку

Описание

маркер

Описание продукта

Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.

Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.

Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.

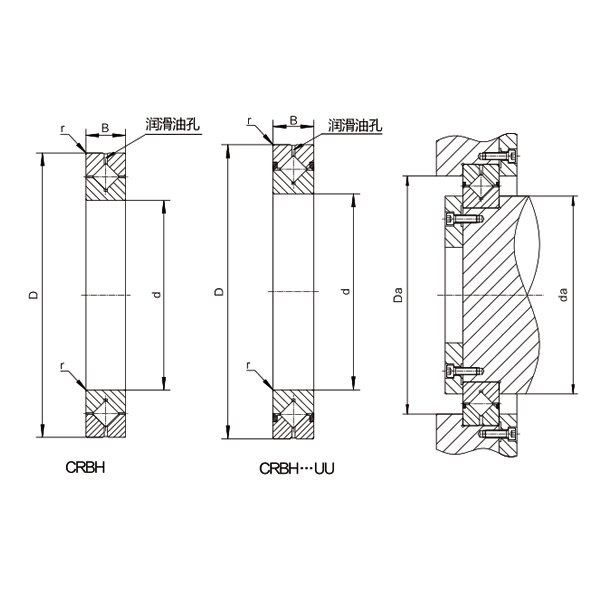

Перекрёстный роликовый подшипник CRBH (2)

Характеристики продукта

Типоразмер	Основные размеры (мм)				Размеры заплечиков вала и корпуса (мм)		Базовая динамическая грузоподъёмность		Качество
Типоразмер	Внутренний диаметр d	Наружный диаметр D	Ширина B / B₁	Радиус фаски r_min	ds	Dh	Cr, кН	C₀r, кН	кг
CRBH 208	20	36	8	0,3	24	31	2,9	2,4	0,04
CRBH 258	25	41	8	0,3	29	36	3,1	2,8	0,05
CRBH 3010	30	55	10	0,3	36,5	48,5	7,6	8,4	0,12
CRBH 3510	35	60	10	0,3	41,5	53,5	7,9	9,1	0,13
CRBH 4010	40	65	10	0,3	46,5	58,5	8,6	10,6	0,15
CRBH 4510	45	70	10	0,3	51,8	63,5	8,9	11,3	0,16
CRBH 5013	50	80	13	0,6	56	74	17,3	20,9	0,29
CRBH 6013	60	90	13	0,6	66	84	18,8	24,3	0,33
CRBH 7013	70	100	13	0,6	76	94	20,1	27,7	0,38
CRBH 8016	80	120	16	0,6	88	112	32,1	43,4	0,74
CRBH 9016	90	130	16	0,6	98	122	33,1	46,8	0,81
CRBH 10020	100	150	20	0,6	110	140	50,9	72,2	1,45
CRBH 11020	110	160	20	0,6	120	150	52,4	77,4	1,56
CRBH 12025	120	180	25	1	132	168	73,4	108	2,62
CRBH 13025	130	190	25	1	142	178	75,9	115	2,82
CRBH 14025	140	200	25	1	152	188	81,9	130	2,96
CRBH 15025	150	210	25	1	162	198	84,3	138	3,16
CRBH 20025	200	260	25	1	212	248	92,3	169	4
CRBH 25025	250	310	25	1,5	262	298	102	207	4,97
