Перекрёстный роликовый подшипник CRBT
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.
Описание
маркер
Описание продукта
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.
Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.
Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.
Характеристики продукта

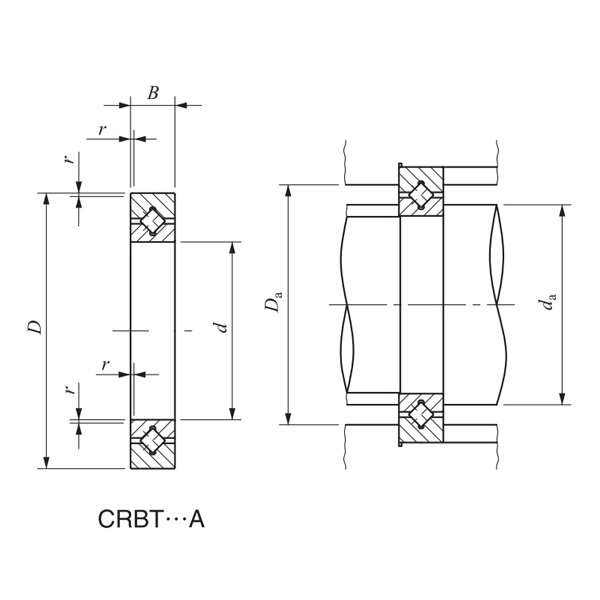

| Диаметр вала | Типоразмер | Основные размеры (мм) | Установочные размеры (мм) | Базовая номинальная нагрузка N | Качество | |||||
| d | D | B | rmin | da | Da | Динамическая нагрузка C | Статическая нагрузка C0 | г | ||
| 10 | CRBT105A | 10 | 21 | 5 | 0,15 | 12,5 | 17 | 1120 | 811 | 9 |
| 15 | CRBT155A | 15 | 26 | 5 | 0,15 | 17,5 | 22 | 1320 | 1110 | 11,9 |
| 20 | CRBT205A | 20 | 31 | 5 | 0,15 | 22,5 | 27 | 1400 | 1290 | 14,8 |
| 30 | CRBT305A | 30 | 41 | 5 | 0,15 | 32,5 | 37 | 1770 | 1970 | 20,7 |
| 40 | CRBT405A | 40 | 51 | 5 | 0,15 | 42,5 | 47 | 2200 | 2520 | 26,5 |
| 50 | CRBT505A | 50 | 61 | 5 | 0,15 | 52,5 | 57 | 2280 | 3200 | 32,3 |
| 60 | CRBT605A | 60 | 71 | 5 | 0,15 | 62,5 | 67 | 2630 | 4090 | 38 |
| 70 | CRBT705A | 70 | 81 | 5 | 0,15 | 72,5 | 77 | 2810 | 4680 | 44 |
| 80 | CRBT805A | 80 | 91 | 5 | 0,15 | 82,5 | 87 | 3050 | 5430 | 50 |
