Перекрёстный роликовый подшипник RA
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.
Описание
маркер
Описание продукта

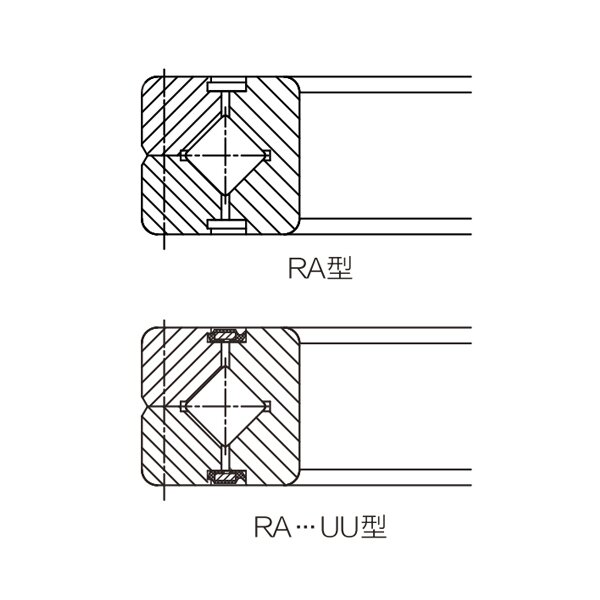

Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.
Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.
Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.
Характеристики продукта

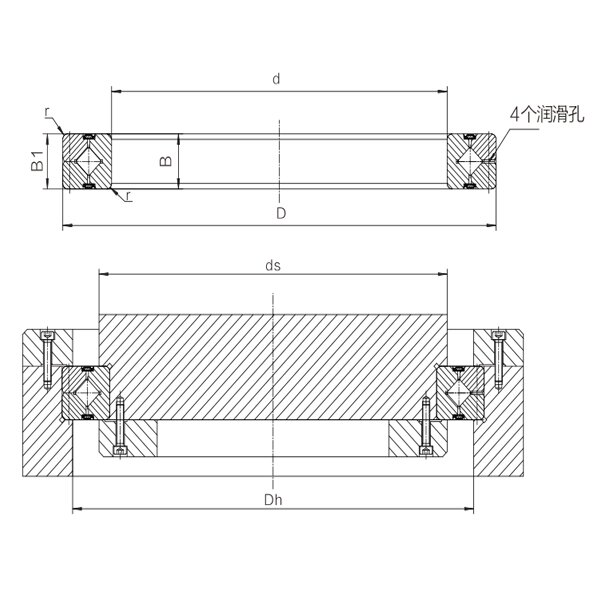

| Типоразмер | Основные размеры (мм) | Размеры заплечиков вала и корпуса (мм) | Базовая динамическая грузоподъёмность | Масса | ||||||
| Внутренний диаметр d | Наружный диаметр D | Диаметр делительной окружности роликов Dpw | Ширина B / B₁ | Радиус фаски r_min | ds | Dh | Cr, кН | C₀r, кН | кг | |
| RA5008 | 50 | 66 | 57 | 8 | 0,5 | 53,5 | 60,5 | 5,1 | 7,19 | 0,08 |
| RA6008 | 60 | 76 | 67 | 8 | 0,5 | 63,5 | 70,5 | 5,68 | 8,68 | 0,09 |
| RA7008 | 70 | 86 | 77 | 8 | 0,5 | 73,5 | 80,5 | 5,98 | 9,8 | 0,1 |
| RA8008 | 80 | 96 | 87 | 8 | 0,5 | 83,5 | 90,5 | 6,37 | 11,3 | 0,11 |
| RA9008 | 90 | 106 | 97 | 8 | 0,5 | 93,5 | 100,5 | 6,76 | 12,4 | 0,12 |
| RA 10008 | 100 | 116 | 107 | 8 | 0,5 | 103,5 | 110,5 | 7,15 | 13,9 | 0,14 |
| RA11008 | 110 | 126 | 117 | 8 | 0,5 | 113,5 | 120,5 | 7,45 | 15 | 0,15 |
| RA12008 | 120 | 136 | 127 | 8 | 0,5 | 123,5 | 130,5 | 7,84 | 16,5 | 0,17 |
| RA 13008 | 130 | 146 | 137 | 8 | 0,5 | 133,5 | 140,5 | 7,94 | 17,6 | 0,18 |
| RA14008 | 140 | 156 | 147 | 8 | 0,5 | 143,5 | 150,5 | 8,33 | 19,1 | 0,19 |
| RA15008 | 150 | 166 | 157 | 8 | 0,5 | 153,5 | 160,5 | 8,82 | 20,6 | 0,2 |
| RA16013 | 160 | 186 | 172 | 13 | 0,8 | 165 | 179 | 23,3 | 44,9 | 0,59 |
| RA17013 | 170 | 196 | 182 | 13 | 0,8 | 175 | 189 | 23,5 | 46,5 | 0,64 |
| RA18013 | 180 | 206 | 192 | 13 | 0,8 | 185 | 199 | 24,5 | 49,8 | 0,68 |
| RA19013 | 190 | 216 | 202 | 13 | 0,8 | 195 | 209 | 24,9 | 51,5 | 0,69 |
| RA20013 | 200 | 226 | 212 | 13 | 0,8 | 205 | 219 | 25,8 | 54,7 | 0,71 |
