Перекрёстный роликовый подшипник RU
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.
Описание
маркер
Описание продукта
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.
Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.
Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.
Характеристики продукта

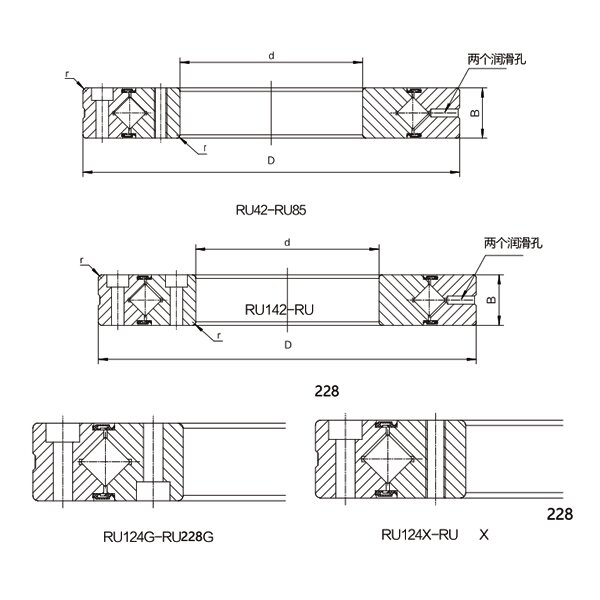

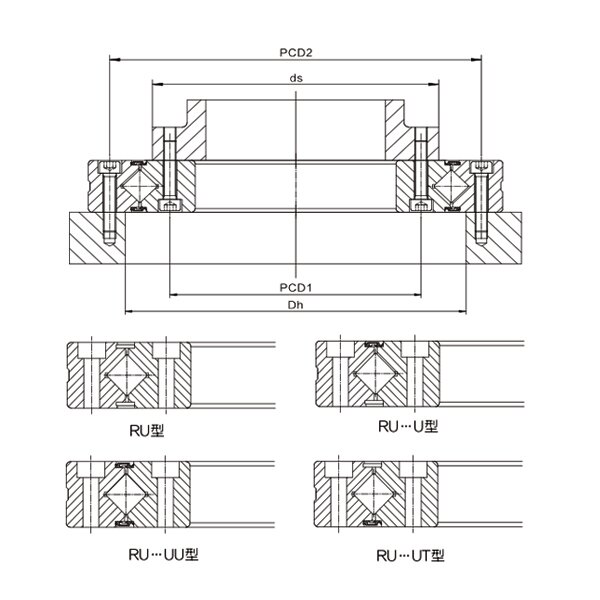

| Типоразмер | Основные размеры (мм) | Размеры заплечиков вала и корпуса (мм) | Базовая динамическая грузоподъёмность | Качество | Внутреннее кольцо | Наружное кольцо | ||||||||
| Внутренний диаметр d | Наружный диаметр D | Диаметр делительной окружности роликов Dpw | Ширина B | Радиус фаски r_min | ds | Dh | Cr, кН | C₀r, кН | кг | Делительный диаметр отверстий PCD1, мм | Размер отверстий | Делительный диаметр отверстий PCD2, мм | Размер отверстий | |
| RU 28 | 10 | 52 | 28 | 8 | 0,3 | 24 | 29,5 | 29 | 24 | 0,12 | 16 | 4-M3 сквозное | 42 | 6-φ3,4 сквозное отверстие φ6,5, глубина зенковки 3,3 |
| RU 42 | 20 | 70 | 41,5 | 12 | 0,6 | 37 | 47 | 7,35 | 8,35 | 0,29 | 28 | 6-M3 сквозное | 57 | 6-φ3,4 сквозное отверстие φ6,5, глубина зенковки 3,3 |
| RU 66 | 35 | 95 | 66 | 15 | 0,6 | 59 | 74 | 17,5 | 22,3 | 0,62 | 45 | 8-M4 сквозное | 83 | 8-φ4,5 сквозное отверстие, φ8 с потайной головкой, глубина 4,4 |
| RU 85 | 55 | 120 | 85 | 15 | 0,6 | 79 | 93 | 20,3 | 29,5 | 1 | 65 | 8-M5 сквозное | 105 | 8-φ5,5 сквозное отверстие, φ9,5 с потайной головкой, глубина 5,4 |
| RU 124(G) | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33,1 | 50,9 | 2,6 | 97 | 10-φ5,5 сквозное отверстие, φ9,5 зенковое отверстие, глубина 5,4 10-M5 сквозное | 148 | 10-φ5,5 сквозное отверстие, φ9,5 с потайной головкой, глубина 5,4 |
| RU 124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33,1 | 50,9 | 2,6 | 97 | 10-φ5,5 сквозное отверстие, φ9,5 зенковое отверстие, глубина 5,4 10-M5 сквозное | 148 | 10-φ5,5 сквозное отверстие, φ9,5 с потайной головкой, глубина 5,4 |
| RU 148(G) | 90 | 210 | 147,5 | 25 | 1,5 | 133 | 162 | 49,1 | 76,8 | 4,9 | 112 | 12-φ9 сквозное отверстие, φ14 зенковое отверстие, глубина 8,6 12-M8 сквозное |
187 | 12-φ9 сквозное отверстие, φ14 с потайной головкой, глубина 8,6 |
| RU 148X | 90 | 210 | 147,5 | 25 | 1,5 | 133 | 162 | 49,1 | 76,8 | 4,9 | 112 | 12-φ9 сквозное отверстие, φ14 зенковое отверстие, глубина 8,6 12-M8 сквозное |
187 | 12-φ9 сквозное отверстие φ14 глубина зенкера 8,6 |
| RU 178(G) | 115 | 240 | 178 | 28 | 1,5 | 161 | 195 | 80,3 | 135 | 6,8 | 139 | 12-φ9 сквозное отверстие, φ14 зенковое отверстие, глубина 8,6 12-M8 сквозное |
217 | 12-φ9 сквозное отверстие φ14 глубина зенкера 8,6 |
| RU 178X | 115 | 240 | 178 | 28 | 1,5 | 161 | 195 | 80,3 | 135 | 6,8 | 139 | 12-φ9 сквозное отверстие, φ14 зенковка, глубина 8,6 12-M8 сквозное |
217 | 12-φ9 сквозное отверстие φ14 глубина зенкера 8,6 |
| RU 228(G) | 160 | 295 | 227,5 | 35 | 2 | 208 | 246 | 104 | 173 | 11,4 | 184 | 12-φ11 сквозное отверстие, φ17,5 зенковка, глубина 10,8 12-M10 сквозное |
270 | 12-φ11 сквозное отверстие φ17,5 глубина зенкера 10,8 |
| RU 228X | 160 | 295 | 227,5 | 35 | 2 | 208 | 246 | 104 | 173 | 11,4 | 184 | 12-φ11 сквозное отверстие, φ17,5 зенковка, глубина 10,8 12-M10 сквозное |
270 | 12-φ11 сквозное отверстие φ17,5 глубина зенкера 10,8 |
