Перекрёстный роликовый подшипник XSU
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.
Описание
маркер
Описание продукта
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.
Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.
Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.
Характеристики продукта

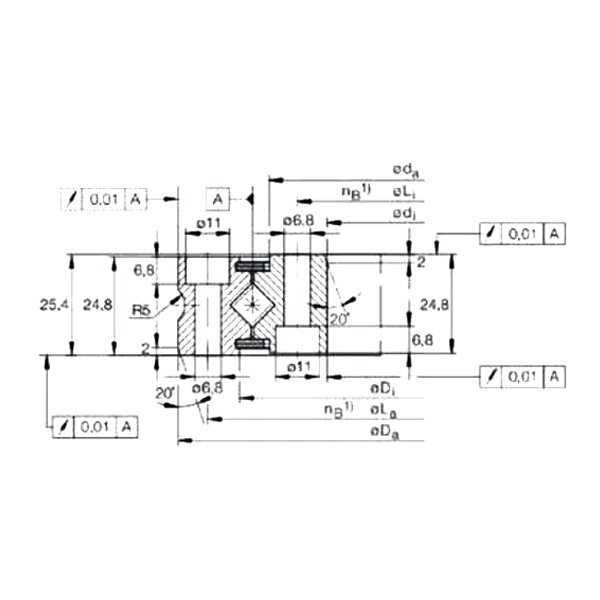

| Диаметр вала | Типоразмер | Основные размеры (мм) | Базовая номинальная нагрузка (осевая) | Базовая номинальная нагрузка (радиальная) | Предельная скорость вращения | Вес | ||||||
| Внутренний диаметр d, мм | Внутренний диаметр d, мм | Внутренний диаметр d, мм | Количество монтажных отверстий nB, шт | Минимальный радиус фаски r_min, мм | Ca KN |
Coa KN |
Cr kN |
C0r kN |
r/min | кг | ||
| 130 | XSU080168 | 130 | 205 | 25,4 | 12 | 1,1 | 66 | 240 | 42 | 96 | 227 | 3,3 |
| 150 | XSU080188 | 150 | 225 | 25,4 | 16 | 1,1 | 71 | 275 | 46 | 110 | 203 | 3,7 |
| 180 | XSU080218 | 180 | 255 | 25,4 | 20 | 1,1 | 77 | 315 | 49 | 127 | 175 | 4,3 |
| 220 | XSU080258 | 220 | 295 | 25,4 | 24 | 1,5 | 84 | 375 | 54 | 151 | 148 | 5,1 |
| 280 | XSU080318 | 280 | 355 | 25,4 | 28 | 1,5 | 93 | 465 | 59 | 185 | 120 | 6,3 |
| 360 | XSU080398 | 360 | 435 | 25,4 | 36 | 2 | 106 | 590 | 68 | 236 | 96 | 7,8 |
