Опорные узлы шариковых винтовых пар CRK являются ключевыми комплектующими элементами системы передачи шариковой винтовой пары.

Отправить заявку

Описание

маркер

Описание продукта

Опорные узлы шариковых винтовых пар CRK являются ключевыми комплектующими элементами системы передачи шариковой винтовой пары. Номенклатура включает конструкции серий BK (фиксированный конец), BF (поддерживаемый конец), FK (фланцевый фиксированный), FF (фланцевый поддерживаемый), а также горизонтальные и вертикальные варианты. Линейка типоразмеров широка и позволяет подбирать узел под шариковые винтовые пары любого диаметра.

Конструктивные особенности

Корпус целиком изготовлен из высокожёсткой поковки методом цельной механической обработки, поверхность подвергнута чернению и антикоррозионной обработке, что обеспечивает стойкость к износу и коррозии. Внутри предварительно смонтированы радиально-упорные шариковые подшипники с точно отрегулированным предварительным натягом. Конструкция компактная и технологичная; фланцевый и горизонтальный типы монтажа позволяют адаптироваться к различному монтажному пространству. С обеих сторон предусмотрены стандартные крепёжные отверстия, не требующие дополнительной обработки посадочных мест. Юстировка проста, обеспечивается высокая соосность сборки, что эффективно предотвращает вибрацию и биение при высокоскоростном вращении винта.

Преимущества изделия

Во-первых, высокая точность вращения: предварительный натяг подшипников устраняет зазоры, обеспечивая точность позиционирования при подаче и минимальную погрешность повторного позиционирования. Во-вторых, достаточная жёсткость, позволяющая воспринимать осевые усилия, радиальные нагрузки и небольшие опрокидывающие моменты без деформации при высокоскоростных реверсивных движениях. В-третьих, высокая стабильность: плавный ход с низким уровнем шума, низкий температурный рост при длительной непрерывной работе, увеличенный срок службы. В-четвёртых, высокая универсальность: стандартизированные размеры позволяют напрямую заменять аналоги ведущих японских брендов, что упрощает замену и сокращает сроки поставки.

Области применения

Широко применяются в токарных станках с ЧПУ, резьбошлифовальных станках, гравировальных станках, автоматизированных линейных столах-слайдерах, механизмах подачи измерительного оборудования, лазерном обрабатывающем оборудовании, стереоскопических транспортных модулях складов и другом прецизионном передаточном оборудовании. Опорные узлы одинаково эффективны как для тяжёлых режимов резания на металлорежущих станках, так и для высокочастотных реверсивных движений с высокой точностью позиционирования в автоматизированном оборудовании. Они надёжно поддерживают работу винтовой пары, значительно повышая общую точность оборудования и увеличивая срок его службы.

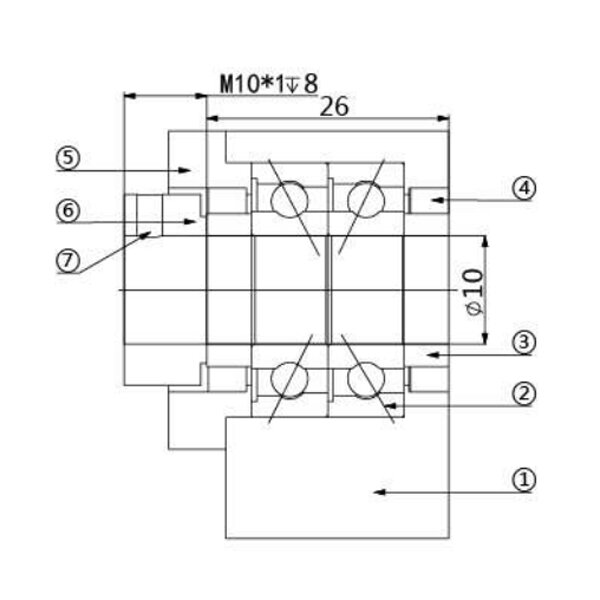

Серия опорных узлов BK с фиксированной стороной (2)

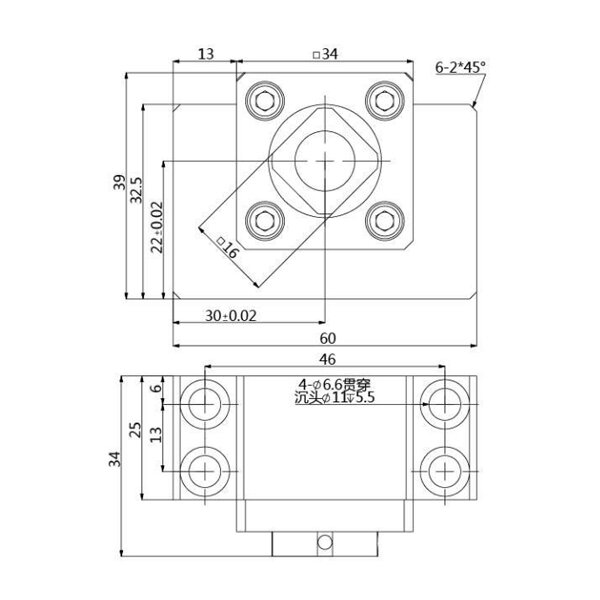

Серия опорных узлов BK с фиксированной стороной (3)

Характеристики продукта

СерияBK с фиксированной стороной	Типоразмер подшипника	Базовая динамическая осевая грузоподъёмность Cₐ	Статическая допустимая нагрузка	Жёсткость	Предельная частота вращения	Вес
СерияBK с фиксированной стороной	Типоразмер подшипника	Н	Н	Н/мкм	об/мин	кг
BK10AC5LGAM	7000DFP5UC	6080	3100	65	8000	0,39
BK12AC5LGAM	7001DFP5UC	6400	3120	88	8000	0,41
BK15AC5LGAM	7002DFP5UC	7200	3800	100	8000	0,57
BK17AC5LGAM	7203DFP5UC	12600	5700	125	6500	1,27
BK20AC5LGAM	7204DFP5UC	17900	9500	170	6500	1,15
BK25AC5LGAM	7205DFP5UC	19800	11000	190	6000	2,3
BK30AC5LGAM	7206DFP5UC	26000	14500	195	5000	3,32
BK35AC5LGAM	7207DFP5UC	35000	20000	255	4500	4,33
BK40AC5LGAM	7208DFP5UC	42000	25000	270	4500	6,5
