Шариковая винтовая пара BDFD с уменьшенным наружным диаметром гайки

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

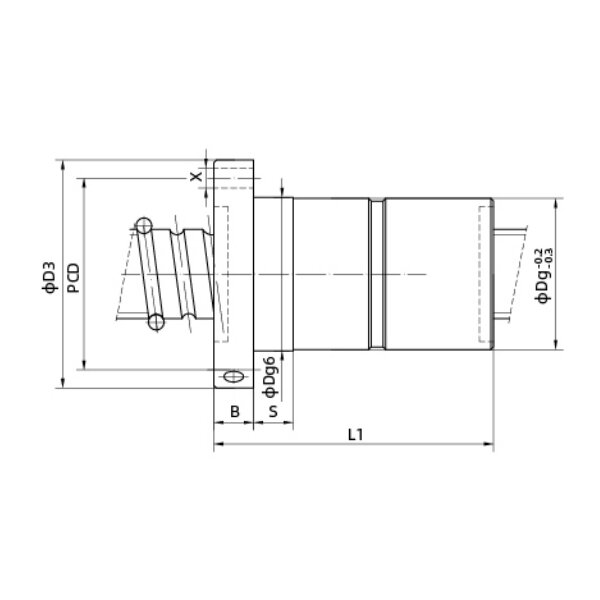

Шариковая винтовая пара BDFD с уменьшенным наружным диаметром гайки (2)

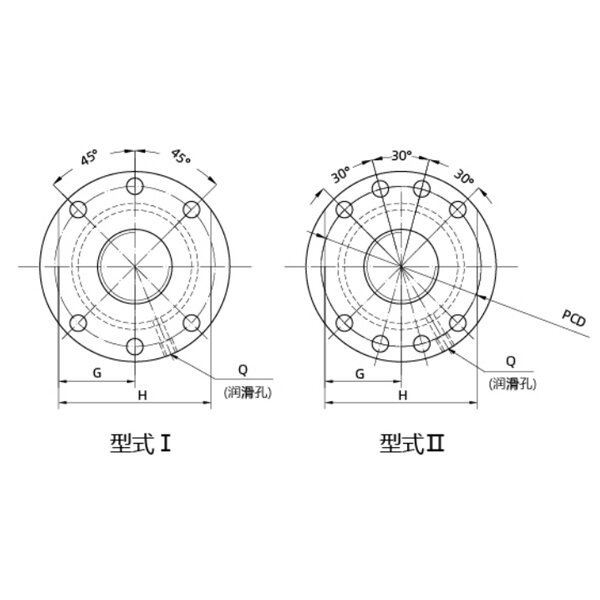

Шариковая винтовая пара BDFD с уменьшенным наружным диаметром гайки (3)

Характеристики продукта

Типоразмер	Размеры винтовой пары			Диаметр шариков	Число витков	Грузоподъёмность (кгс)		Гайка		Фланец						Сопряжение	Маслёнка	Отверстия под винты	Жёсткость
Типоразмер	Наружный диаметр винта	Диаметр дна дорожки качения	Шаг	Диаметр шариков	Число витков	Динамическая грузоподъёмность Cₐₘ	Статическая грузоподъёмность C₀ₐₘ	Dg6	L1	D3	B	PCD	G	H	Тип	S	Q	X	кгс/мкм
BDFD1605-3	16	13,4	5	3,175	3	959	1510	30	70	49	12	39	20	40	Ⅰ	15	M6X1P	4,8	36
BDFD2510-4	25	22,3	10	3,175	4	1551	3296	40	124	62	12	51	24	48	Ⅰ	15	M6X1P	6,6	70
BDFD2520-3	25	22,3	20	3,175	3	1184	2459	40	165	62	12	51	24	48	Ⅰ	15	M6X1P	6,6	52
BDFD3210-5	32	26,9	10	6,35	5	5337	10439	57	159	62	12	51	34,5	48	Ⅰ	15	M6X1P	9	116
BDFD3212-5	32	26,9	12	6,35	5	5327	10418	57	179	62	12	51	34,5	48	Ⅰ	15	M6X1P	9	116
BDFD3216-4	32	26,9	16	6,35	4	4316	8184	57	189	62	12	51	34,5	48	Ⅰ	15	M6X1P	9	92
BDFD3820-5	38	33	20	6,35	5	5776	12429	63	221	93	18	78	35	70	Ⅱ	20	M8X1P	9	132
BDFD4010-5	40	34,9	10	6,35	5	6010	13265	65	169	95	18	80	36	72	Ⅱ	20	M8X1P	9	139
BDFD4012-5	40	34,9	12	6,35	5	6000	13245	65	181	95	18	80	36	72	Ⅱ	20	M8X1P	9	139
BDFD4016-5	40	34,9	16	6,35	5	5969	13204	65	219	95	18	80	36	72	Ⅱ	20	M8X1P	9	139
BDFD4020-5	40	34,9	20	6,35	5	5939	13143	65	265	95	18	80	36	72	Ⅱ	20	M8X1P	9	138
BDFD5010-5	50	44,9	10	6,35	5	6673	16786	75	165	118	18	100	46	92	Ⅱ	20	M8X1P	11	165
BDFD5012-5	50	44,9	12	6,35	5	6673	16776	75	187	118	18	100	46	92	Ⅱ	20	M8X1P	11	166
BDFD5016-5	50	44,9	16	6,35	5	6653	16735	75	219	118	18	100	46	92	Ⅱ	20	M8X1P	11	167
BDFD5020-5	50	44,9	20	6,35	5	6633	16694	75	255	118	18	100	46	92	Ⅱ	20	M8X1P	11	167
