Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

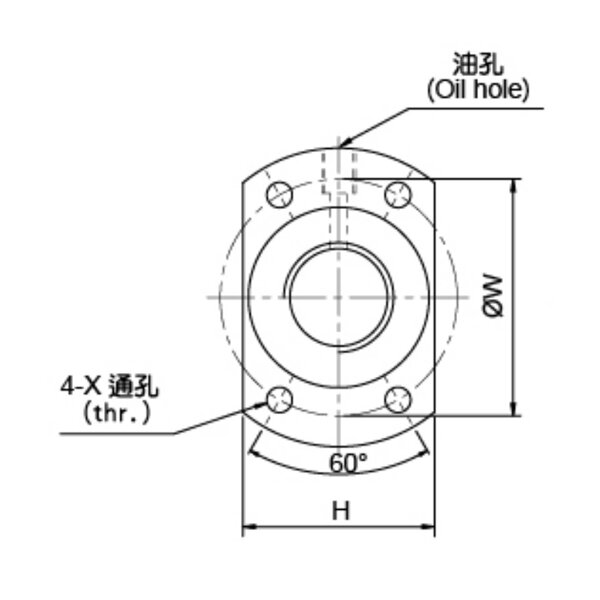

Вальцованная серия шариковая винтовая пара SFY с одинарным шагом (2)

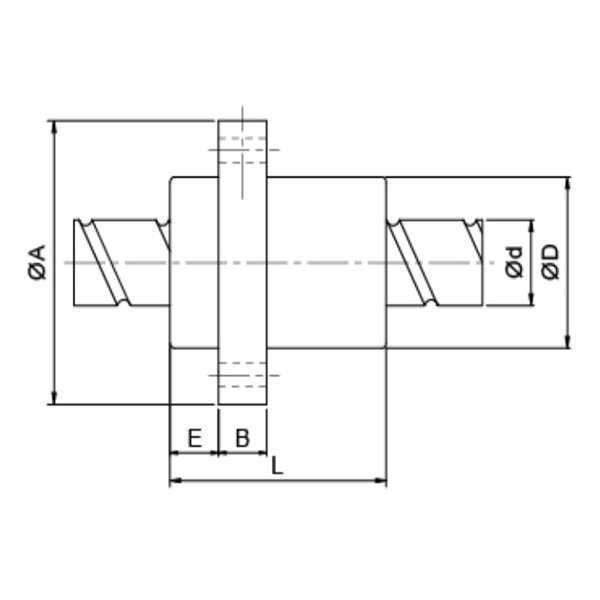

Вальцованная серия шариковая винтовая пара SFY с одинарным шагом (3)

Характеристики продукта

Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	Размеры гайки (мм)										Динамическая номинальная нагрузка	Номинальная нагрузка	Жесткость kgf/μm
Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	D	A	E	B	L	W	H	X	Q	n	Ca(kgf)	C0a(kgf)	Жесткость kgf/μm
RSFY01616-3,6	16	16	2,778	32	53	10	10	45	42	34	4,5	M6	1,8x2	1073	2551	31
RSFY02020-3,6	20	20	3,175	39	62	13	10	52	50	41	5,5	M6	1,8x2	1387	3515	37
RSFY02525-3,6	25	25	3,969	47	74	15	12	64	60	49	6,6	M6	1,8x2	2074	5494	45
RSFY03232-3,6	32	32	4,762	58	92	17	12	78	74	60	9	M6	1,8x2	3021	8690	58
RSFY04040-3,6	40	40	6,35	73	114	9,5	15	99	93	75	11	M6	1,8x2	4831	14062	70
RSFY05050-3,6	50	50	7938	90	135	21,5	20	117	112	92	14	M6	1,8x2	7220	21974	86
RSFY01632-1,6	16	32	2,778	32	53	10,1	10	42,5	42	34	4,5	M6	0,8x2	493	1116	11
