Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

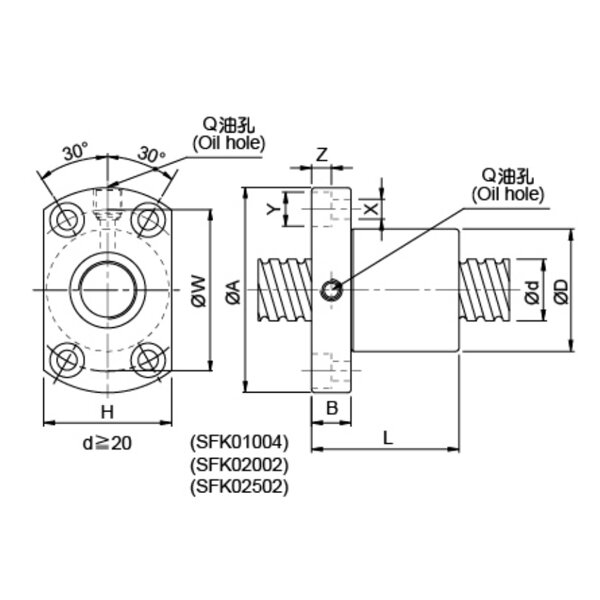

Вальцованная серия шариковая винтовая пара SFK (2)

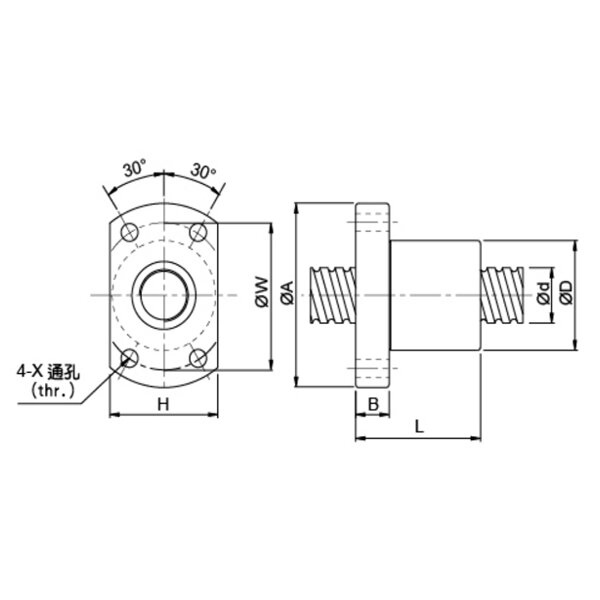

Вальцованная серия шариковая винтовая пара SFK (3)

Характеристики продукта

Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	Размеры гайки (мм)											Динамическая номинальная нагрузка	Номинальная нагрузка	Жесткость kgf/μm
Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	D	A	B	L	W	H	X	Y	Z	Q	n	Ca(kgf)	C0a(kgf)	Жесткость kgf/μm
RSFK00601	6	1	0,8	12	24	3,5	15	18	16	3,4	－	－	－	1x3	111	224	9
RSFK00801	8	1	0,8	14	27	4	16	21	18	3,4	－	－	－	1x4	161	403	14
RSFK00802	8	2	1,2	14	27	4	16	21	18	3,4	－	－	－	1x3	222	458	13
RSFK0082,5	8	2,5	1,2	16	29	4	26	23	20	3,4	－	－	－	1×3	221	457	13
RSFK01002	10	2	1,2	18	35	5	28	27	22	4,5	8	4,5	M6	1x3	243	569	15
RSFK01004	10	4	2	26	46	10	34	36	28	4,5	－	－	－	1x3	468	905	17
RSFK01202	12	2	1,2	20	37	5	28	29	24	4,5	－	－	－	1x4	334	906	22
RSFK01402	14	2	1,2	21	40	6	23	31	26	5,5	－	－	－	1x4	354	1053	24
