Вальцованная серия шариковая винтовая пара SCNI SCI

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

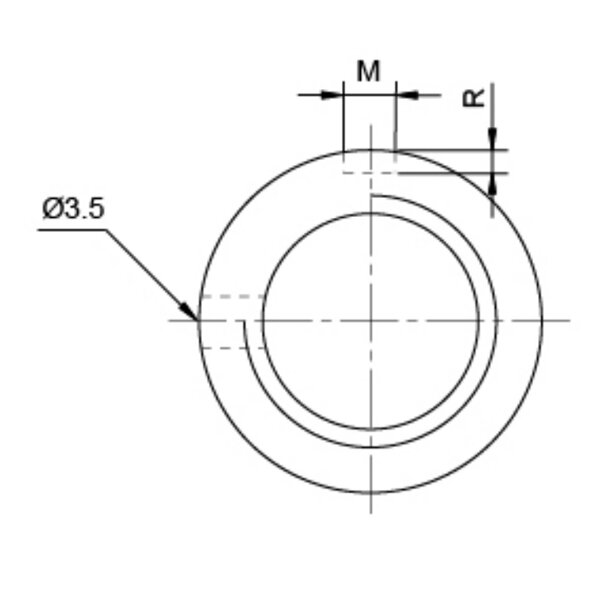

Вальцованная серия шариковая винтовая пара SCNI SCI (2)

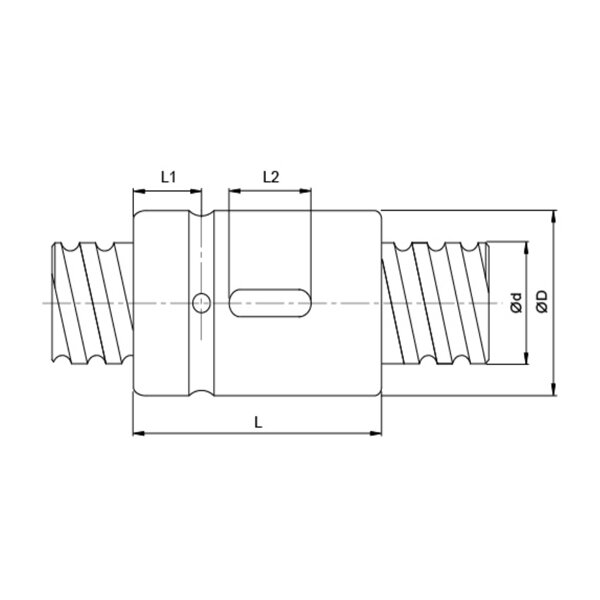

Вальцованная серия шариковая винтовая пара SCNI SCI (3)

Характеристики продукта

Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	Размеры гайки (мм)							Динамическая номинальная нагрузка	Номинальная нагрузка	Жесткость kgf/μm
Типоразмер	Диаметр вала	Свинец	Стальные шарики Размеры	D	L	L1	L2	M	R	n	Ca(kgf)	C0a(kgf)	Жесткость kgf/μm
RSCNI01605-4	16	5	3,175	30	45	9	20	5	3	1×4	1380	3052	33
RSCNI02005-4	20	5	3,175	34	45	9	20	5	3	1×4	1551	3875	39
RSCNI02505-4	25	5	3,175	40	45	9	20	5	3	1×4	1724	4904	45
RSCNI02510-4	25	10	4,762	46	85	13	30	5	3	1×4	2954	7295	51
RSCNI03205-4	32	5	3,175	46	45	9	20	5	3	1×4	1922	6343	52
RSCNI03210-4	32	10	6,35	54	85	13	30	5	3	1×4	4805	12208	62
RSCNI04005-4	40	5	3,175	56	45	9	20	5	3	1×4	2110	7988	59
RSCNI04010-4	50	10	6,35	62	85	13	30	5	3	1×4	5399	15500	72
RSCNI05010-4	50	10	6,35	72	85	13	30	5	3	1×4	6004	19614	83
RSCNI06310-4	63	10	6,35	85	85	13	30	6	3,5	1×4	6719	25358	95
RSCNI08010-4	80	10	6,35	105	85	13	30	8	4,5	1×4	7346	31953	109
RSCI01604-4	16	4	2,381	30	40	9	15	3	1,5	1×4	973	2406	32
RSCI02004-4	20	4	2,381	34	40	9	15	3	1,5	1×4	1066	2987	37
RSCI02504-4	25	4	2,381	40	40	9	15	3	1,5	1×4	1180	3795	43
RSCI03204-4	32	4	2,381	46	40	9	15	3	1,5	1×4	1296	4838	49
