Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования.

Отправить заявку

Описание

маркер

Характеристики

1. Способность к самоустановке

Благодаря комбинации дугообразных канавок типа DF (45°–45°), упругой деформации шариков и смещению точек контакта достигается эффект самоустановки. Даже при наличии определённых отклонений монтажной поверхности они поглощаются внутри направляющей пары, обеспечивая высокоточное, плавное и стабильное линейное движение.

2. Высокая жёсткость во всех направлениях

Направляющие пары серии CHH/CHHP используют четырёхрядную конструкцию дугообразных канавок с углом контакта шариков 45° в каждой канавке. Благодаря этому каретка CHH/CHHP имеет одинаковые номинальные нагрузки по четырём направлениям, а при необходимости может быть приложена достаточная предварительная нагрузка для повышения жёсткости.

3. Превосходная долговечность

Даже при предварительном натяге или внецентренной нагрузке шарики испытывают лишь незначительное дифференциальное скольжение, что приводит к крайне малому трению скольжения. Это обеспечивает длительное сохранение высокой износостойкости и стабильности точности.

4. Высокая герметичность

Направляющие пары серии CHH/CHHP могут оснащаться различными уплотнениями для повышения герметизирующих свойств, что делает их особенно подходящими для эксплуатации в условиях повышенной запылённости или в среде с древесной стружкой.

Описание продукта

Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования. Опираясь на отработанную конструкцию с четырёхнаправленной равноподвижной нагрузкой и технологию прецизионного шлифования, они сочетают в себе высокую точность, высокую жёсткость, низкое трение и высокую адаптируемость. Данная серия широко применяется в высокоточных условиях эксплуатации, включая прецизионные станки, полупроводниковое оборудование, автоматизацию в сфере новой энергетики и прецизионные измерительные приборы, являясь оптимальным направляющим компонентом для промышленных высокоточных линейных перемещений.

Ключевыми преимуществами данной серии направляющих являются стабильность точности, сбалансированность нагрузки и плавность хода. Направляющие изготавливаются из высококачественной легированной стали с общей закалкой и сверхтонким шлифованием. Дорожки качения имеют равномерную и упорядоченную структуру поверхности. Допуски размеров и параллельность хода контролируются с высокой строгостью. Доступны классы точности: стандартный, прецизионный и сверхпрецизионный. В сочетании со стандартной предварительной нагрузкой полностью устраняются зазоры при работе, эффективно предотвращаются отклонения при реверсе и заедания при микроподачах. Отсутствует ползучесть на малых скоростях, достигается микрометрическая повторяемость позиционирования, что полностью удовлетворяет жёстким требованиям прецизионной обработки и микроизмерений.

В части производительности и долговечности направляющие CRK обладают четырёхнаправленной равноподвижной способностью к нагрузке, равномерно распределяя радиальные и боковые усилия. Они демонстрируют высокую устойчивость к деформации и ударным нагрузкам, обладают высокой жёсткостью и стабильностью, подходят для высокоскоростных подач и круглосуточной непрерывной работы. Коэффициент трения крайне низок, сопротивление движению мало, отклик быстрый, что позволяет эффективно снижать энергопотребление оборудования и уровень шума. Кроме того, оснащены интегрированной многоуровневой пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение стружки, пыли и влаги в дорожки качения, что обеспечивает адаптацию к сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения, значительно снижая износ и отказы.

Опираясь на строгую систему контроля качества ISO и высокоточную производственную технологию, прецизионные направляющие CRK отличаются высокой воспроизводимостью параметров и хорошей взаимозаменяемостью. Монтаж и наладка просты и удобны, возможно применение с модулями различного типоразмера. В целом срок службы увеличен, затраты на техническое обслуживание снижены. Сочетая в себе точность, стабильность и практичность, а также преимущество в соотношении цена/качество, направляющие CRK обеспечивают надёжное и стабильное линейное направление для широкого спектра высококлассного автоматизированного прецизионного оборудования.

Области применения

Строительная техника, устройства подачи материалов, электроэрозионные станки, лазерное обрабатывающее оборудование, обрабатывающие центры, станки с ЧПУ, промышленные роботы, упаковочное оборудование и другие.

Характеристики продукта

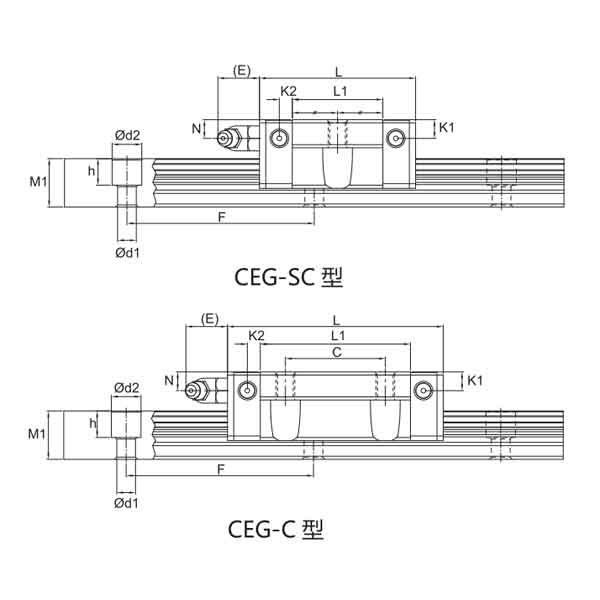

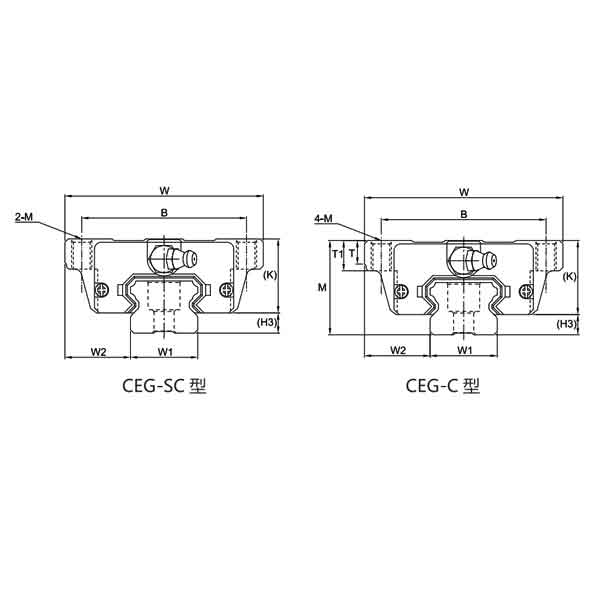

Модель	Габаритные размеры (мм)			Размеры каретки (мм)												H₃	Размеры направляющей (мм)					Базовые динамическая и статическая грузоподъёмности		Статически допустимые моменты, кН·м			Масса
Модель	Высота M	Ширина W	Длина L	B	C	M	L₁	K₁	K₂	T	l₁	K	N	E	Смазочный штуцер	H₃	Ширина W₁ ±0,05	W₂	Высота M₁	Расстояние между отверстиями F	d₁xd₂xh	C (дин.) кН	C₀ (стат.) кН	MA	MB	Mc	Масса каретки, кг	Масса направляющей, кг/м
CEG15SC	24	52	40,1	41	－	M5	23,1	6	3,5	5	7	19,5	5,5	5,7	GN-M4	4,5	15	18,5	12,5	60	3,5x6x4,5 ——————— 4,5x7,5x5,3(-B)	5,39	9,41	0,05	0,05	0,09	0,12	1,25
CEG15C	24	52	56,8	41	26	M5	39,8	6	3,5	5	7	19,5	5,5	5,7	GN-M4	4,5	15	18,5	12,5	60	3,5x6x45 ——————— 4,5x7,5x5,3(-B)	7,85	16,21	0,11	0,11	0,14	0,21	1,25
CEG20SC	28	59	50	49	－	M6	29	6	4,15	7	9	22	6	12	GN-M6	6	20	19,5	15,5	60	6x9,5x8,5	7,26	12,78	0,07	0,07	0,14	0,19	2,08
CEG20C	28	59	69,1	49	32	M6	48,1	6	4,15	7	9	22	6	12	GN-M6	6	20	19,5	15,5	60	6x9,5x8,5	10,34	21,15	0,17	0,17	0,23	0,32	2,08
CEG25SC	33	73	59,1	60	－	M8	35,5	8	4,55	7,5	10	26	8	12	GN-M6	7	23	25	18	60	7x11x9	11,43	19,52	0,13	0,13	0,23	0,35	2,67
CEG25C	33	73	82,6	60	35	M8	59	8	4,55	7,5	10	26	8	12	GN-M6	7	23	25	18	60	7x11x9	16,31	32,42	0,33	0,33	0,39	0,59	2,67
CEG30SC	42	90	69,5	72	－	M10	41,5	9	6	7	10	32	8	12	GN-M6	10	28	31	23	80	7x11×9 ——————— 9x14x12(-B)	16,44	28,13	0,22	0,22	0,40	0,62	4,35
CEG30C	42	90	98,1	72	40	M10	70,1	9	6	7	10	32	8	12	GN-M6	10	28	31	23	80	7x11x9 ——————— 9x14x12(-B)	23,72	47,47	0,56	0,56	0,69	1,04	4,35
CEG35SC	48	100	75	82	－	M10	45	8,5	7	10	13	37	8,5	12	GN-M6	11	34	33	27,5	80	9x14x12	22,68	37,40	0,32	0,32	0,57	0,84	6,14
CEG35C	48	100	108	82	50	M10	78	8,5	7	10	13	37	8,5	12	GN-M6	11	34	33	27,5	80	9x14x12	33,36	64,85	0,70	0,70	0,99	1,45	6,14
