Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования.

Отправить заявку

Описание

маркер

Характеристики

1. Способность к самоустановке

Благодаря комбинации дугообразных канавок типа DF (45°–45°), упругой деформации шариков и смещению точек контакта достигается эффект самоустановки. Даже при наличии определённых отклонений монтажной поверхности они поглощаются внутри направляющей пары, обеспечивая высокоточное, плавное и стабильное линейное движение.

2. Высокая жёсткость во всех направлениях

Направляющие пары серии CHH/CHHP используют четырёхрядную конструкцию дугообразных канавок с углом контакта шариков 45° в каждой канавке. Благодаря этому каретка CHH/CHHP имеет одинаковые номинальные нагрузки по четырём направлениям, а при необходимости может быть приложена достаточная предварительная нагрузка для повышения жёсткости.

3. Превосходная долговечность

Даже при предварительном натяге или внецентренной нагрузке шарики испытывают лишь незначительное дифференциальное скольжение, что приводит к крайне малому трению скольжения. Это обеспечивает длительное сохранение высокой износостойкости и стабильности точности.

4. Высокая герметичность

Направляющие пары серии CHH/CHHP могут оснащаться различными уплотнениями для повышения герметизирующих свойств, что делает их особенно подходящими для эксплуатации в условиях повышенной запылённости или в среде с древесной стружкой.

Описание продукта

Прецизионные линейные направляющие CRK являются ключевыми направляющими компонентами для высококлассного интеллектуального производственного оборудования. Опираясь на отработанную конструкцию с четырёхнаправленной равноподвижной нагрузкой и технологию прецизионного шлифования, они сочетают в себе высокую точность, высокую жёсткость, низкое трение и высокую адаптируемость. Данная серия широко применяется в высокоточных условиях эксплуатации, включая прецизионные станки, полупроводниковое оборудование, автоматизацию в сфере новой энергетики и прецизионные измерительные приборы, являясь оптимальным направляющим компонентом для промышленных высокоточных линейных перемещений.

Ключевыми преимуществами данной серии направляющих являются стабильность точности, сбалансированность нагрузки и плавность хода. Направляющие изготавливаются из высококачественной легированной стали с общей закалкой и сверхтонким шлифованием. Дорожки качения имеют равномерную и упорядоченную структуру поверхности. Допуски размеров и параллельность хода контролируются с высокой строгостью. Доступны классы точности: стандартный, прецизионный и сверхпрецизионный. В сочетании со стандартной предварительной нагрузкой полностью устраняются зазоры при работе, эффективно предотвращаются отклонения при реверсе и заедания при микроподачах. Отсутствует ползучесть на малых скоростях, достигается микрометрическая повторяемость позиционирования, что полностью удовлетворяет жёстким требованиям прецизионной обработки и микроизмерений.

В части производительности и долговечности направляющие CRK обладают четырёхнаправленной равноподвижной способностью к нагрузке, равномерно распределяя радиальные и боковые усилия. Они демонстрируют высокую устойчивость к деформации и ударным нагрузкам, обладают высокой жёсткостью и стабильностью, подходят для высокоскоростных подач и круглосуточной непрерывной работы. Коэффициент трения крайне низок, сопротивление движению мало, отклик быстрый, что позволяет эффективно снижать энергопотребление оборудования и уровень шума. Кроме того, оснащены интегрированной многоуровневой пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение стружки, пыли и влаги в дорожки качения, что обеспечивает адаптацию к сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения, значительно снижая износ и отказы.

Опираясь на строгую систему контроля качества ISO и высокоточную производственную технологию, прецизионные направляющие CRK отличаются высокой воспроизводимостью параметров и хорошей взаимозаменяемостью. Монтаж и наладка просты и удобны, возможно применение с модулями различного типоразмера. В целом срок службы увеличен, затраты на техническое обслуживание снижены. Сочетая в себе точность, стабильность и практичность, а также преимущество в соотношении цена/качество, направляющие CRK обеспечивают надёжное и стабильное линейное направление для широкого спектра высококлассного автоматизированного прецизионного оборудования.

Области применения

Строительная техника, устройства подачи материалов, электроэрозионные станки, лазерное обрабатывающее оборудование, обрабатывающие центры, станки с ЧПУ, промышленные роботы, упаковочное оборудование и другие.

Характеристики продукта

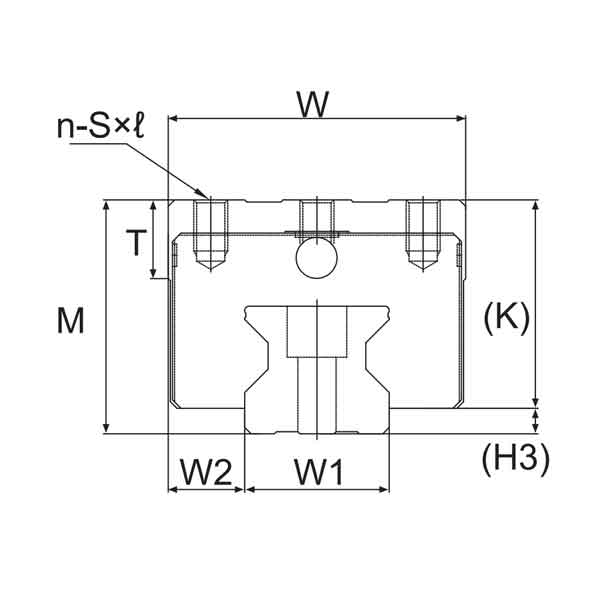

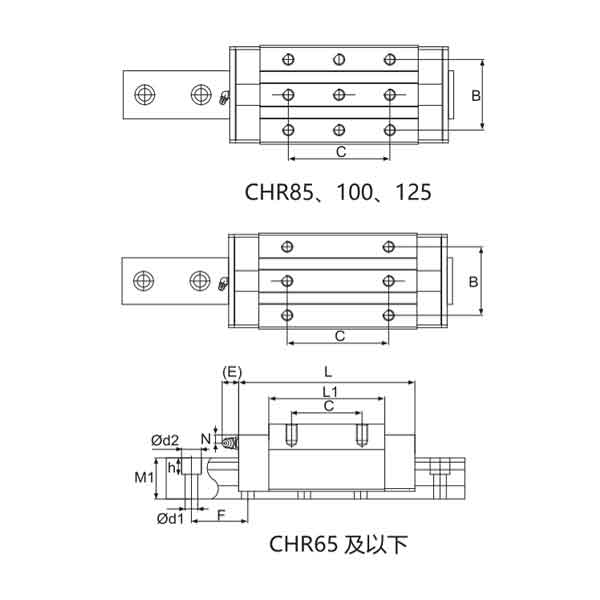

Модель	Габаритные размеры (мм)			Размеры каретки (мм)									H3	Размеры направляющей (мм)					Базовые динамическая и статическая грузоподъёмности		Статически допустимые моменты, кН·м			Масса
Модель	Высота M	Ширина W	Длина L	B	C	S×ℓ	L1	T	K	N	E	Смазочный штуцер	H3	Ширина W₁ ±0,05	W2	Высота M₁	Расстояние между отверстиями F	d₁xd₂xh	C (дин.) кН	C₀ (стат.) кН	MA	MB	MC	Масса каретки, кг	Масса направляющей, кг/м
CHR25R	40	48	98,7	35	35	M6×8	65,2	9,5	35,5	9,5	12	GN-M6	4,5	23	12,5	24	30	7×11×9	27,8	60,8	684	684	830	0,5	3,2
CHR25LR	40	48	115	35	50	M6×8	81,7	9,5	35,5	9,5	12	GN-M6	4,5	23	12,5	24	30	7×11×9	34	76,6	1035	1035	1213	0,7	3,2
CHR30R	45	60	110,5	40	40	M8×10	71	10	39	9,5	12	GN-M6	6	28	16	29,5	40	9×14×12	38,9	82,5	1060	1060	1445	0,8	4,5
CHR30LR	45	60	132,5	40	60	M8×10	93	10	39	9,5	12	GN-M6	6	28	16	29,5	40	9×14×12	49	104,5	1712	1712	1845	1,1	4,5
CHR35R	55	70	125	50	50	M8×12	79	12,5	48,5	16	12	GN-M6	6,5	34	18	31,2	40	9×14×12	57,9	106	1548	1548	2343	1,4	5,9
CHR35LR	55	70	153	50	72	M8×12	107	12,5	48,5	16	12	GN-M6	6,5	34	18	31,2	40	9×14×12	73	141,9	2708	2708	3283	1,7	5,9
CHR45R	70	86	155	60	60	M10×16	108	15	62	20	14	GN-PT1/8	8	45	20,5	38	52,5	14×20×17	92,6	179	3050	3050	4520	3	10
CHR45LR	70	86	188,9	60	80	M10×16	141,8	15	62	20	14	GN-PT1/8	8	45	20,5	38	52,5	14×20×17	116	230,9	5470	5470	6330	4	10
CHR55R	80	100	182,5	75	75	M12×18	125,5	18	70	23	14	GN-PT1/8	10	53	23,5	44	60	16×23×20	130	258	5567	5567	8243	3,8	13,3
CHR55LR	80	100	230,8	75	95	M12×18	173,8	18	70	23	14	GN-PT1/8	10	53	23,5	44	60	16×23×20	168	360	10713	10713	11927	5,1	13,3
CHR65R	90	126	232,2	76	70	M16×20	160,8	26	78	17	14	GN-PT1/8	12	63	31,5	52,75	75	18×26×22	213	378,8	11590	11590	16200	10,9	20,3
CHR65LR	90	126	295,3	76	120	M16×20	223,8	26	78	17	14	GN-PT1/8	12	63	31,5	52,75	75	18×26×22	276	530,4	22170	22170	22550	14,6	20,3
CHR85LR	110	156	344	100	140	M18×25	257	30	95	21	14	GN-PT1/8	15	85	35,5	73	90	24×35×28	460	945,2	45600	45600	51420	14,7	35,2
CHR100LR	120	200	395	130	200	M20×27	286	33	105	23	16	GN-M10	15	100	50	80	105	26×39×32	547	1330	61200	61200	73140	24,5	46,8
CHR125LR	160	240	491	184	205	M24×30	360	40	135,5	23	16	GN-M10	24,5	125	57,5	115	120	33×48×45	1040	1924	123176	123176	114438	46	84,6
