Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.

Отправить заявку

Описание

маркер

Описание продукта

Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.

Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.

Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.

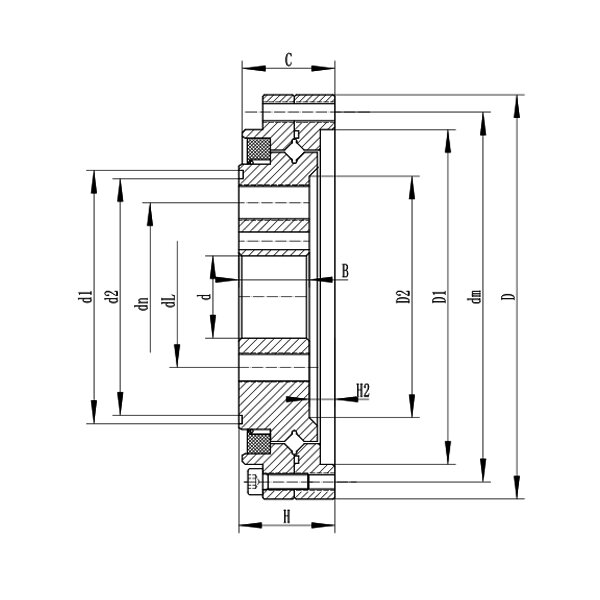

Перекрёстный роликовый подшипник CSF (CSG) (2)

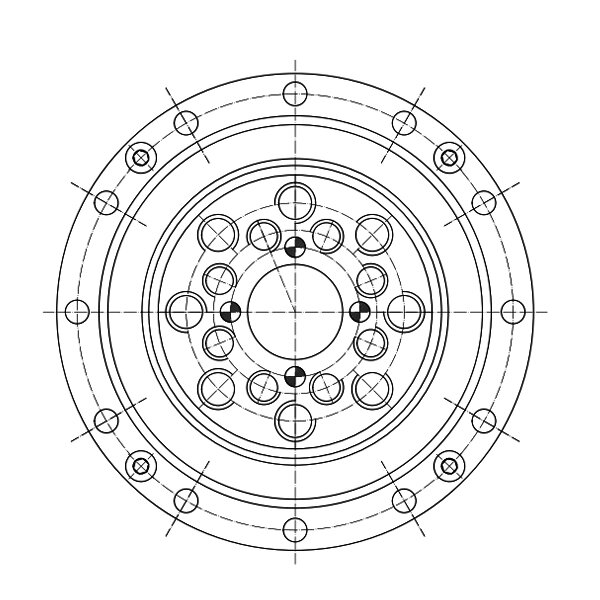

Перекрёстный роликовый подшипник CSF (CSG) (3)

Характеристики продукта

Модель подшипника	Габаритные размеры (мм)										Монтажные отверстия внешнего кольца (мм)		Монтажные отверстия внутреннего кольца (мм)		Монтажные отверстия внутреннего кольца (мм)		Базовая номинальная нагрузка		Вес	Тип редуктора в комплекте
Модель подшипника	d	D	H	C	B	H2	D1	D2	d1	d2	Центральный диаметр dm	Размеры монтажных отверстий	Центральный диаметр dn	Размеры монтажных отверстий	Центральный диаметр dL	Размеры монтажных отверстий	Cr KN	C0r KN	кг	Тип редуктора в комплекте
CSF(CSG)14	11	55	16,5	16	13,5	4	41,8	29	29,8	28,4	49	8-φ3,5	23	6-M4	17	6-M4	7	9,1	0,15	Модели CSF14/CSG14
CSF(CSG)17	10	62	16,5	16	13,5	4	49	34	36	33,8	56	10-φ3,5	27	6-M5	19	6-M5	7,6	10,7	0,24	Модели CSF17/CSG17
CSF(CSG)20	14	70	16,5	16	13,5	4,5	56,5	41	43	40,2	64	12-φ3,5	32	8-M6	24	8-M5	8,5	13,4	0,3	Модели CSF20/CSG20
CSF(CSG)25	20	85	18,5	18	16,5	3,5	67	52,5	55,3	52,6	79	16-φ3,5	42	8-M8	30	8-M6	13,8	21,6	0,45	Модели CSF25/CSG25
CSF(CSG)32	26	112	22,5	21,5	19	4,5	90	68	74	68,6	104	16-φ4,5	55	8-M10	40	8-M10	12,5	35,6	0,9	Модели CSF32/CSG32
CSF(CSG)40	32(24)	126	24	22,5	21,5	4,5	105	86	86	81,2	117	20-φ5	68	8-M10	50	8-M10	25,9	38,9	1,3	Модели CSF40/CSG40
CSF(CSG)50	40(32)	157	31	30	28	5	131,6	103	108	102,6	147	16-φ5,5	84	8-M14	60	8-M14	49,6	85	2,8	Модели CSF50/CSG50
CSF(CSG)65	52(44)	210	39	37	35	7	176	132	138	132,6	198	20-φ6,5	110	8-M16	80	8-M16	74,6	133	7,9	Модели CSF65/CSG65
