Перекрёстный роликовый подшипник SHF (SHG)
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце.
Описание
маркер
Описание продукта
Перекрёстные роликовые подшипники CRK имеют компактную интегральную конструкцию с фланцем как на внутреннем, так и на наружном кольце. Ролики расположены крест-накрест под углом 90°, общий объём изделия мал и тонок. Как внутреннее, так и наружное кольцо имеют предусмотренные монтажные отверстия под крепёжные винты, что исключает необходимость в дополнительных фланцевых основаниях при установке и обеспечивает простой и удобный монтаж.
Благодаря перекрёстному расположению роликов подшипники способны одновременно воспринимать радиальные, осевые нагрузки и опрокидывающие моменты. Они обладают высокой крутильной жёсткостью, высокой точностью поворота, регулируемым рабочим зазором и значительно превосходят обычные поворотные подшипники по жёсткости.
Подшипники подходят для применения в прецизионных поворотных столах с ЧПУ, автоматизированных поворотных приспособлениях, поворотных платформах измерительных приборов, сочленениях промышленных роботов, делительных механизмах малогабаритных прецизионных шлифовальных станков и других подобных устройствах. Они адаптированы для условий прецизионного поворота, тяжёлых вращательных нагрузок в ограниченном пространстве и сочетают в себе высокую точность, высокую жёсткость и требования компактного монтажа.
Характеристики продукта

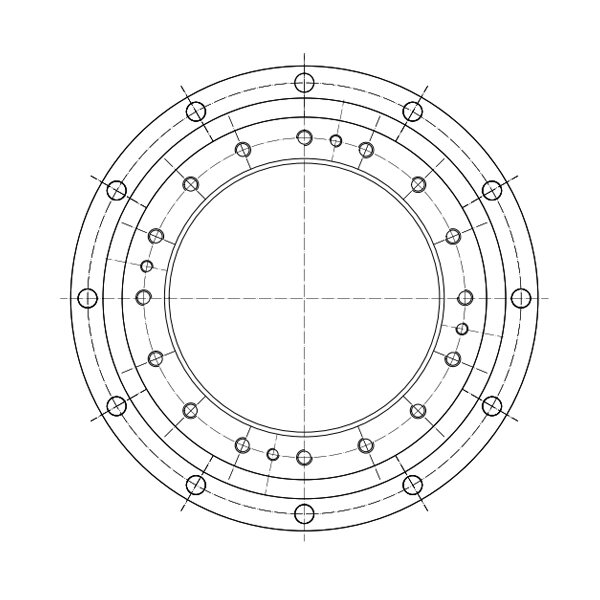

| Модель подшипника | Габаритные размеры (мм) | Монтажные отверстия внешнего кольца (мм) | Монтажные отверстия внутреннего кольца (мм) | Базовая номинальная нагрузка | Вес | Тип редуктора в комплекте | |||||||||||||

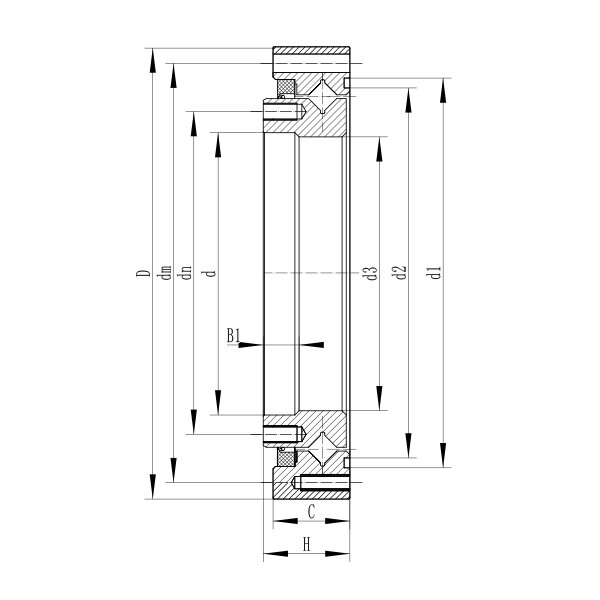

| d | d3 | D | H | C | B | B1 | d1 | d2 | Диаметр центра dm | Размер монтажного отверстия 1 | Размер монтажного отверстия 2 Обратная сторона уплотнения |
Центральный диаметр dn | Размеры монтажных отверстий на обратной стороне уплотнения |
Размеры монтажных отверстий на лицевой стороне уплотнения |
Cr KN | C0r KN | кг | ||
| SHF(SHG)14 | 38 | 36 | 70 | 15,1 | 14,1 | 13,7 | 5 | 57 | 53 | 64 | 8-φ3,5 | 2-M3 (глубина 6) | 44 | 12-M3 (глубина 6) | － | 5,9 | 6,8 | 0,25 | Модели SHF14/SHG14 |
| SHF(SHG)17 | 47 | 44,2 | 80 | 17 | 16 | 16,4 | 6,5 | 68,1 | 64 | 74 | 12-φ3,5 | 4-M3 (глубина 6) | 54 | 20-M3 (глубина 6) | － | 9,8 | 13,5 | 0,37 | Модели SHF17/SHG17 |
| SHF(SHG)20 | 54 | 51,3 | 90 | 18,5 | 17,5 | 17,5 | 7 | 79 | 72,6 | 84 | 12-φ3,5 | 4-M3 (глубина 6) | 62 | 16-M3 (глубина 6) | 4-M3 (глубина 6) | 18,5 | 25,6 | 0,48 | Модели SHF20/SHG20 |
| SHF(SHG)25 | 67 | 64,2 | 110 | 20,7 | 18,7 | 19,7 | 7,5 | 94,8 | 90 | 102 | 12-φ4,5 | 4-M3 (глубина 6) | 77 | 16-M4 (глубина 8) | 4-M3 (глубина 6) | 20,6 | 28,9 | 0,76 | Модели SHF25/SHG25 |
| SHF(SHG)32 | 88 | 84 | 142 | 24,4 | 23,4 | 23,4 | 8 | 123 | 117,6 | 132 | 12-φ5,5 | 4-M4 (глубина 8) | 100 | 16-M5 (глубина 8) | 4-M4 (глубина 8) | 29,8 | 46,3 | 1,65 | Модели SHF32/SHG32 |
| SHF(SHG)40 | 108 | 106 | 170 | 30 | 29 | 28,5 | 9,5 | 148 | 142,6 | 158 | 12-φ6,5 | 6-M4 (глубина 8) | 122 | 16-M6 (глубина 10) | 4-M5 (глубина 10) | 45,6 | 70,5 | 2,68 | Модели SHF40/SHG40 |
| SHF(SHG)50 | 135 | 129 | 214 | 36 | 34 | 34,5 | 11 | 188 | 182,6 | 200 | 12-φ9 | 6-M5 (глубина 10) | 154 | 16-M8 (глубина 12) | 8-M5 (глубина 10) | 75,2 | 147,8 | 5,11 | Модели SHF50/SHG50 |
