Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

Характеристики продукта

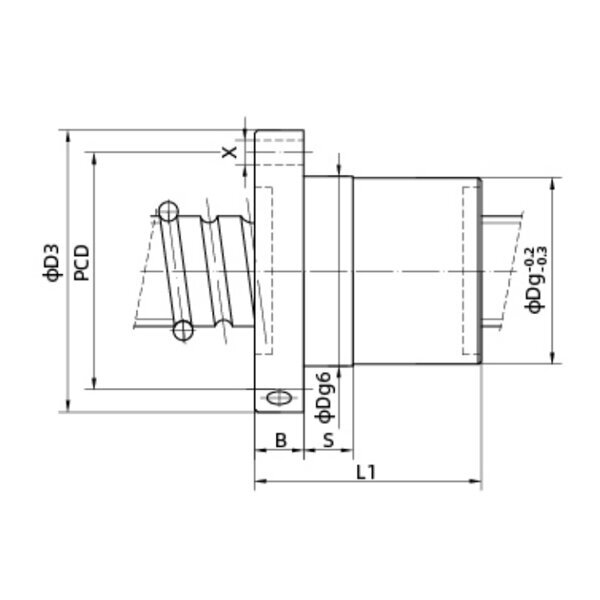

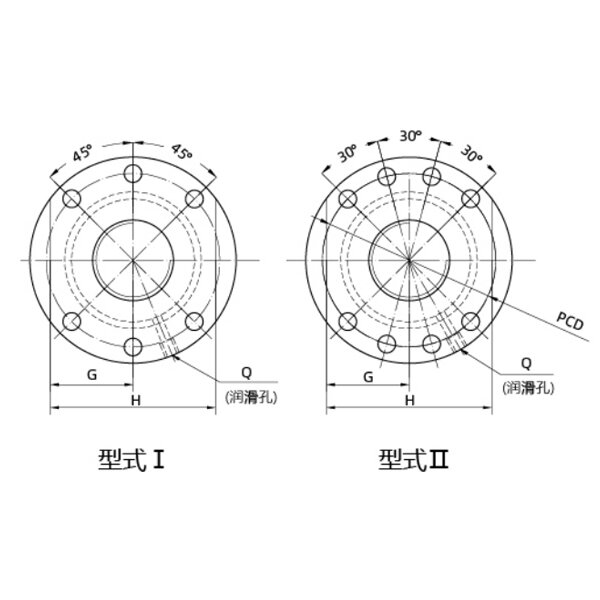

Типоразмер	Размеры винтовой пары			Диаметр шариков	Число витков	Грузоподъёмность (кгс)		Гайка		Фланец						Сопряжение	Маслёнка	Отверстия под винты	Жёсткость
Типоразмер	Наружный диаметр винта	Диаметр дна дорожки качения	Шаг	Диаметр шариков	Число витков	Динамическая грузоподъёмность Cₐₘ	Статическая грузоподъёмность C₀ₐₘ	Dg6	L1	D3	B	PCD	G	H	Тип	S	Q	X	кгс/мкм
BDFS 1616-2	16	13,7	16	2778	2	531	847	32	45	53	12	42	17	34	I	10.0	M6X1P	4,5	37
BDFS 2010-3	20	17,8	10	3175	3	1101	1815	36	54	58	11	47	22	44	I	15.0	M6X1P	6,6	27,4
BDFS 2020-2	20	17,4	20	3175	2	714	1224	39	60	62	12	50	24	48	I	10.0	M6X1P	6,6	45
BDFS 2510-4	25	21,7	10	3969	4	2090	4068	45	60	65	11	54	25,5	51	I	20.0	M6X1P	6,6	43
BDFS 2516-4	25	21,7	16	3969	4	2059	4017	45	87	65	11	54	25,5	51	I	20.0	M6X1P	6,6	43
BDFS 2520-3	25	21,7	20	3969	3	1600	3059	45	80	65	11	54	25,5	51	I	20.0	M6X1P	6,6	33
BDFS 2525-2	25	22	25	3969	2	1061	1918	47	72	68	12	57	27	54	I	10.0	M6X1P	6,6	56
BDFS 2816-4	28	24,7	16	3969	4	2222	4670	50	86	80	11	65	31	62	I	20.0	M6X1P	6,6	49
BDFS 3206-5	32	28,7	6	3969	5	2926	6821	53	52	87	12	72	34,5	69	I	20.0	M6X1P	9	64
BDFS 3210-5	32	28,7	10	3969	5	2916	6801	53	73	87	12	72	34,5	69	I	20.0	M6X1P	9	67
BDFS 3212-5	32	28,7	12	3969	5	2906	6791	53	80	87	12	72	34,5	69	I	20.0	M6X1P	9	67
BDFS 3220-3	32	28,7	20	3969	3	1784	3885	53	81	87	12	72	34,5	69	I	20.0	M6X1P	9	40
BDFS 3232-2	32	28,1	32	4763	2	1510	2898	54	88	86	14	71	33	66	I	10.0	M6X1P	9	68
BDFS 3240-2	32	28,2	40	5	2	1602	3082	58	112	88	14	73	33	66	I	10.0	M6X1P	9	68
BDES 3210-5	32	26,9	10	6,35	5	5333	10431	62	77	92	14	77	37	74	I	20.0	M8X1P	9	70
BDFS 3212-5	32	26,9	12	6,35	5	5322	10411	62	87	92	14	77	37	74	I	20.0	M8X1P	9	70
BDFS 3216-4	32	26,9	16	6,35	4	4313	8178	62	92	92	14	77	37	74	I	20.0	M8X1P	9	56
BDFS 3616-5	36	30,9	16	6,35	5	5649	11767	66	106	96	14	81	36,5	73	Ⅱ	20.0	M8X1P	9	78
BDFS 4010-5	40	34,9	10	6,35	5	6006	13256	70	82	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	83
BDFS 4012-5	40	34,9	12	6,35	5	5995	13235	70	88	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	84
BDFS 4015-5	40	34,9	15	6,35	5	5975	13205	70	108	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	85
BDFS 4016-5	40	34,9	16	6,35	5	5965	13195	70	107	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	85
RDES 4020-5	40	34,9	20	6,35	5	5934	13133	70	130	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	85
BDFS 4025-4	40	34,9	25	6,35	4	4802	10299	70	127	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	67
BDFS 4030-3	40	34,9	30	6,35	3	3752	7862	70	117	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	51
BDFS 4040-2	40	34,9	40	6,35	2	2480	4908	70	101	100	14	85	37,5	75	Ⅱ	20.0	M8X1P	9	86
BDFS 5010-5	50	44,9	10	6,35	5	6668	16774	82	80	118	16	100	46	92	Ⅱ	20	M8X1P	11	97
BDFS 5012-5	50	44,9	12	6,35	5	6668	16764	82	91	118	16	100	46	92	Ⅱ	21	M8X1P	12	99
BDFS 5016-5	50	44,9	16	6,35	5	6648	16723	82	107	118	16	100	46	92	Ⅱ	22	M8X1P	13	101
BDFS 5020-5	50	44,9	20	6,35	5	6628	16682	82	125	118	16	100	46	92	Ⅱ	23	M8X1P	14	102
BDFS 5025-4	50	44,9	25	6,35	4	5373	13113	82	129	118	16	100	46	92	Ⅱ	24	M8X1P	15	81
BDFS 5030-4	50	44,9	30	6,35	4	5333	13042	82	145	118	16	100	46	92	Ⅱ	25	M8X1P	16	81
BDFS 5040-3	50	44,9	40	6,35	3	4119	9809	82	145	118	16	100	46	92	Ⅱ	26	M8X1P	17	61
BDFS 5050-2	50	44,9	50	6,35	2	2735	6143	82	134	118	16	100	46	92	Ⅱ	27	M8X1P	18	102
BDFS 6310-5	63	56,4	10	6,35	5	7362	20995	95	91	135	22	115	50	100	Ⅱ	20	M8X1P	13,5	113
BDFS 6312-5	63	56,4	12	6,35	5	7352	20985	95	99	135	22	115	50	100	Ⅱ	21	M8X1P	14,5	115
BDFS 6316-5	63	56,4	16	6,35	5	7331	20955	95	119	135	22	115	50	100	Ⅱ	22	M8X1P	15,5	118
BDFS 6320-5	63	56,4	20	6,35	5	7321	20914	95	138	135	22	115	50	100	Ⅱ	23	M8X1P	16,5	120
BDFS 6325-4	63	56,4	25	6,35	4	5944	16468	95	138	135	22	115	50	100	Ⅱ	24	M8X1P	17,5	96
BDFS 6330-4	63	56,4	30	6,35	4	5924	16407	95	158	135	22	115	50	100	Ⅱ	25	M8X1P	18,5	96
BDFS 6340-4	63	56,4	40	6,35	4	5853	16254	95	198	135	22	115	50	100	Ⅱ	26	M8X1P	19,5	96
BDFS 6363-2	63	56,4	63	6,35	2	2980	7592	95	160	135	22	115	50	100	Ⅱ	27	M8X1P	20,5	120
BDFS 6312-5	63	55,3	12	7,938	5	10003	26196	98	105	138	25	118	51,5	103	Ⅱ	28	M8X1P	21,5	119
BDFS 6316-5	63	53,9	16	10	5	13633	32814	107	134	147	28	127	56	112	Ⅱ	29	M8X1P	22,5	127
BDFS 6320-5	63	53,9	20	10	5	13603	32753	107	153	147	28	127	56	112	Ⅱ	30	M8X1P	23,5	128
BDFS 6325-4	63	53,9	25	10	4	11063	25788	107	153	147	28	127	56	112	Ⅱ	31	M8X1P	24,5	103
BDFS 6330-4	63	53,9	30	10	4	11010	25696	107	172	147	28	127	56	112	Ⅱ	32	M8X1P	25,5	103
BDFS 6340-4	63	53,9	40	10	4	10890	25472	107	210	147	28	127	56	112	Ⅱ	33	M8X1P	26,5	102
BDFS 8020-5	80	72,5	20	9,525	5	14622	41400	125	140	170	25	150	67,5	135	Ⅱ	25	M8X1P	13,5	153
BDFS 8040-4	80	68,9	40	12,7	4	24592	71724	140	231	190	32	165	80	160	Ⅱ	30	M8X1P	14,5	645

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

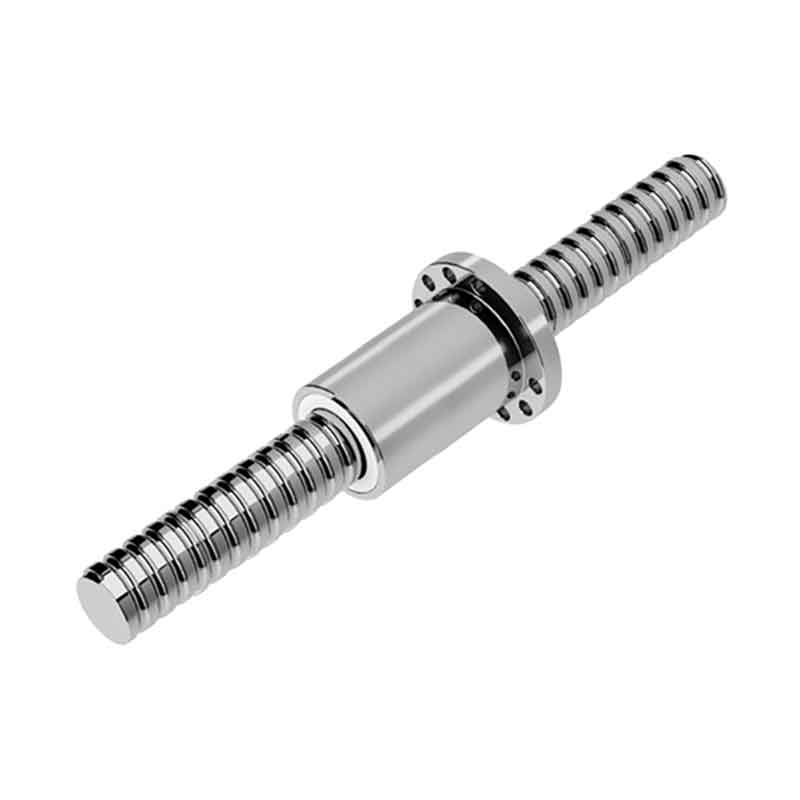

Вальцованная серия шариковая винтовая пара BSHR
