Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.

Отправить заявку

Описание

маркер

Описание продукта

Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.

Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.

В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.

В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

Характеристики продукта

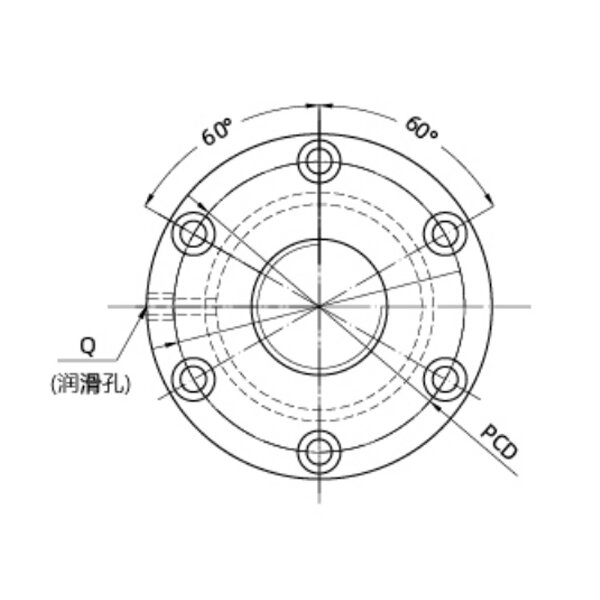

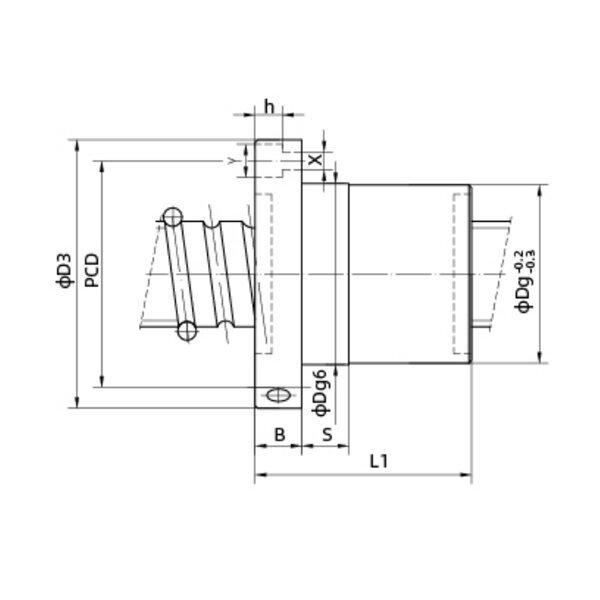

Типоразмер	Размеры винтовой пары			Диаметр шариков	Число витков	Грузоподъёмность (кгс)		Гайка		Фланец			Сопряжение	Маслёнка	Отверстия под винты			Жёсткость
Типоразмер	Наружный диаметр винта	Диаметр дна дорожки качения	Шаг	Диаметр шариков	Число витков	Динамическая грузоподъёмность Cₐₘ	Статическая грузоподъёмность C₀ₐₘ	Dg6	L1	D3	B	PCD	S	Q	X	Y	H	кгс/мкм
BIFS 1204-3	12	9,5	4	2381	3	540	744	22	35	44	8	32	10	M2,5X0,45P	4,8	8,5	4,5	15
BIFS 1604-3	16	13,5	4	2381	3	662	1121	28	37	52	10	38	10	M6X1P	5,8	10	6	20
BIFS 1605-3	16	12,9	5	3,5	3	1029	1488	28	42	52	10	38	10	M6X1P	5,8	10	6	20
BIFS 2004-3	20	17,8	4	3	3	978	1682	36	38	62	11	48	10	M6X1P	5,8	10	6	24
BIFS 2005-3	20	17,4	5	3,5	3	1213	2019	36	43	62	11	48	10	M6X1P	5,8	10	6	25
BIFS 2504-3	25	22,8	4	3	3	1152	2375	40	38	66	11	53	10	M6X1P	5,8	10	6	30
BIFS 2505-3	25	22,4	5	3,5	3	1397	2692	40	43	66	11	53	10	M6X1P	5,8	10	6	30
BIFS 2506-3	25	22	6	3969	3	1611	2947	40	49	66	11	53	10	M6X1P	5,8	10	6	30
BIFS 3204-3	32	29,8	4	3	3	1274	3069	50	38	76	11	63	10	M6X1P	7	12	7	35
BIFS 3204-5	32	29,8	4	3	5	1988	5118	50	47	76	11	63	10	M6X1P	7	12	7	58
BIFS 3205-3	32	29,4	5	3,5	3	1560	3497	50	45	82	13	67	10	M6X1P	7	12	7	37
BIFS 3205-5	32	29,4	5	3,5	5	2426	5832	50	56	82	13	67	10	M6X1P	7	12	7	60
BIFS 3206-3	32	29	6	3969	3	1866	3976	50	51	82	13	67	10	M6X1P	7	12	7	38
BIFS 3206-5	32	29	6	3969	5	2895	6638	50	66	82	13	67	10	M6X1P	7	12	7	62
BIFS 3208-3	32	28,3	8	5	3	2528	4935	53	67	82	13	67	10	M6X1P	7	12	7	40
BIFS 3208-5	32	28,3	8	5	5	3925	8229	53	82	82	13	67	10	M6X1P	7	12	7	66
BIFS 3210-3	32	26,9	10	6,35	3	3293	5761	53	76	90	15	71	10	M6X1P	9	15	9	39
BIFS 3210-5	32	26,9	10	6,35	5	5098	9605	53	99	90	15	71	10	M6X1P	9	15	9	64
BIFS 4005-3	40	37,4	5	3,5	3	1723	4445	60	47	94	15	75	10	M6X1P	9	15	9	43
BIFS 4005-5	40	37,4	5	3,5	5	2681	7413	60	58	94	15	75	10	M6X1P	9	15	9	70
BIFS 4006-3	40	37	6	3969	3	2059	5027	60	53	94	15	75	10	M6X1P	9	15	9	44
BIFS 4006-5	40	37	6	3969	5	3191	8371	60	68	94	15	75	10	M6X1P	9	15	9	73
BIFS 4008-3	40	36,3	8	5	3	2834	6312	63	67	108	18	85	15	M6X1P	11	18	11	48
BIFS 4008-5	40	36,3	8	5	5	4394	10523	63	87	108	18	85	15	M6X1P	11	18	11	78
BIFS 4010-3	40	34,9	10	6,35	3	3772	7535	63	78	108	18	85	15	M8X1P	11	18	11	48
BIFS 4010-5	40	34,9	10	6,35	5	5842	12552	63	101	108	18	85	15	M8X1P	11	18	11	78
BIFS 5005-3	50	47,4	5	3,5	3	1906	5659	71	47	110	15	90	10	M8X1P	9	15	9	49
BIFS 5005-5	50	47,4	5	3,5	5	2957	9432	71	58	110	15	90	10	M8X1P	9	15	9	80
BIFS 5006-3	50	47	6	3969	3	2273	6414	71	53	110	15	90	10	M8X1P	9	15	9	51
BIFS 5006-5	50	47	6	3969	5	3528	10686	71	68	110	15	90	10	M8X1P	9	15	9	84
BIFS 5008-3	50	46,3	8	5	3	3120	7963	75	68	118	18	95	15	M8X1P	11	18	11	56
BIFS 5008-5	50	46,3	8	5	5	4843	13276	75	84	118	18	95	15	M8X1P	11	18	11	91
BIFS 5010-3	50	44,9	10	6,35	3	4252	9748	75	77	118	18	95	15	M8X1P	11	18	11	57
BIFS 5010-5	50	44,9	10	6,35	5	6597	16244	75	102	118	18	95	15	M8X1P	11	18	11	94
BIFS 5012-4	50	44,8	12	7144	4	6261	14214	75	104	118	18	95	20	M8X1P	11	18	11	76
BIFS 5012-5	50	44,8	12	7144	5	7586	17773	75	123	118	18	95	20	M8X1P	11	18	11	94
BIFS 6308-4	63	57,3	8	5	4	4374	13195	90	76	132	18	110	20	M8X1P	11	18	11	85
BIFS 6308-5	63	57,3	8	5	5	5302	16488	90	87	132	18	110	20	M8X1P	11	18	11	105
RIES 6310-4	63	55,7	10	7144	4	6985	17967	90	95	138	22	112	20	M8X1P	13,5	22	13	88
BIFS 6310-5	63	55,7	10	7144	5	8463	22454	90	107	138	22	112	20	M8X1P	13,5	22	13	109
BIFS 6312-4	63	55,8	12	7144	4	6974	17957	90	105	138	22	112	20	M8X1P	13,5	22	13	90
BIFS 6312-5	63	55,8	12	7144	5	8453	22443	90	123	138	22	112	20	M8X1P	13,5	22	13	111
BIFS 6316-4	63	53,8	16	10	4	10961	24870	95	140	148	28	118	30	M8X1P	13,5	22	13	96
RIFS 6316-5	63	53,8	16	10	5	13286	31091	95	163	148	28	118	30	M8X1P	13,5	22	13	120
BIFS 6320-4	63	53,8	20	10	4	10941	24830	95	165	148	28	118	40	M8X1P	13,5	22	13	98
BIFS 6320-5	63	53,8	20	10	5	13256	31029	95	189	148	28	118	40	M8X1P	13,5	22	13	121
BIFS 8010-4	80	72,7	10	7144	4	7933	23942	105	95	156	22	130	20	M8X1P	13,5	22	13	102
BIFS 8010-5	80	72,7	10	7144	5	9605	29928	105	107	156	22	130	20	M8X1P	13,5	22	13	127
BIFS 8012-4	80	72,7	12	7144	4	7923	23932	110	105	158	22	132	25	M8X1P	13,5	22	13	109
BIFS 8012-5	80	72,7	12	7144	5	9605	29918	110	123	158	22	132	25	M8X1P	13,5	22	13	135
BIFS 8016-4	80	70,8	16	10	4	11971	30836	118	145	168	28	140	30	M8X1P	13,5	22	13	112
BIFS 8016-5	80	70,8	16	10	5	14500	38535	118	165	168	28	140	30	M8X1P	13,5	22	13	139
BIFS 8020-4	80	70,8	20	10	4	11951	30795	118	166	168	28	140	40	M10X1P	13,5	22	13	114
BIFS 8020-5	80	70,8	20	10	5	14479	38494	118	194	168	28	140	40	M10X1P	13,5	22	13	142
BIFS 10016-4	100	89,8	16	10	4	13388	39626	140	145	204	28	170	40	M10X1P	17,5	28	17	132
BIFS 10016-5	100	89,8	16	10	5	16223	49527	140	165	204	28	170	40	M10X1P	17,5	28	17	164
BIFS 10020-4	100	89,8	20	10	4	13378	39595	140	170	204	28	170	40	M10X1P	17,5	28	17	136
BIFS 10020-5	100	89,8	20	10	5	16203	49486	140	194	204	28	170	40	M10X1P	17,5	28	17	169
BIFS 12016-5	120	109,8	16	10	5	17630	60540	160	165	225	28	190	40	M10X1P	17,5	28	17	185
BIFS 12016-7	120	109,8	16	10	7	23545	84758	160	205	225	28	190	40	M10X1P	17,5	28	17	255
BIFS 12020-5	120	109,8	20	10	5	17620	60509	160	194	225	28	190	40	M10X1P	17,5	28	17	191
BIFS 12020-7	120	109,8	20	10	7	23535	84718	160	242	225	28	190	40	M10X1P	17,5	28	17	264
