Шариковая винтовая пара DGKS
Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования.
Описание
маркер
Описание продукта
Прецизионные шариковые винтовые пары CRK являются ключевыми передаточными компонентами для высококлассного прецизионного оборудования. Опираясь на отработанную конструкцию передачи с трением качения и оптимизированную циркуляционную схему, они идеально отвечают требованиям промышленного привода с высокими скоростями, высокой точностью и высокой плавностью. Широко применяются в прецизионных станках, полупроводниковом оборудовании, автоматизации в сфере новой энергетики, прецизионных измерительных приборах и других областях.
Ключевыми преимуществами данной серии винтовых пар являются высокая точность, низкое трение, стабильность хода и длительный срок службы. Изделия используют дугообразные дорожки качения, сформированные методом прецизионного шлифования, в сочетании с оптимизированной схемой циркуляции шариков, что позволяет эффективно устранять люфт в передаче. Благодаря стандартизированной предварительной нагрузке достигается микрометрическая повторяемость позиционирования, исключаются холостой ход при реверсе и отклонения позиционирования, что полностью удовлетворяет требованиям прецизионной обработки и управления микроподачами. По сравнению с традиционными винтовыми парами скольжения, CRK использует трение качения вместо контакта скольжением по поверхности, что значительно снижает сопротивление трению, обеспечивает эффективность передачи до 90% и более, снижает энергопотребление, обеспечивает быстрый отклик при пуске и остановке, исключает ползучесть и заедания на малых скоростях.
В части стабильности работы и долговечности шариковые винтовые пары CRK имеют оптимизированные пути циркуляции шариков, обеспечивающие равномерное распределение эксплуатационных напряжений, эффективно снижающие износ от трения шариков и пульсацию крутящего момента. Уровень шума и вибрации низок, что позволяет длительно эксплуатировать изделия в условиях круглосуточной непрерывной работы. Продукция отличается компактной конструкцией и высокой жёсткостью, обладает высокой устойчивостью к ударным нагрузкам и деформации, подходит для сценариев с высокоскоростной подачей и нагрузками среднего уровня. Дополнительно оснащена качественной пылезащитной уплотнительной системой, которая эффективно предотвращает проникновение пыли, стружки и влаги, обеспечивая адаптацию к различным сложным условиям эксплуатации, включая цеховую обработку и чистые производственные помещения.
В целом шариковые винтовые пары CRK сочетают в себе точность, эффективность, стабильность и практичность, обладают преимуществами низкого энергопотребления и длительного межсервисного интервала, что позволяет эффективно снижать эксплуатационные расходы оборудования. Они обеспечивают надёжную и стабильную линейную передачу для широкого спектра высококлассного прецизионного автоматизированного оборудования и являются высокорентабельными ключевыми передаточными компонентами в сфере интеллектуального производства.

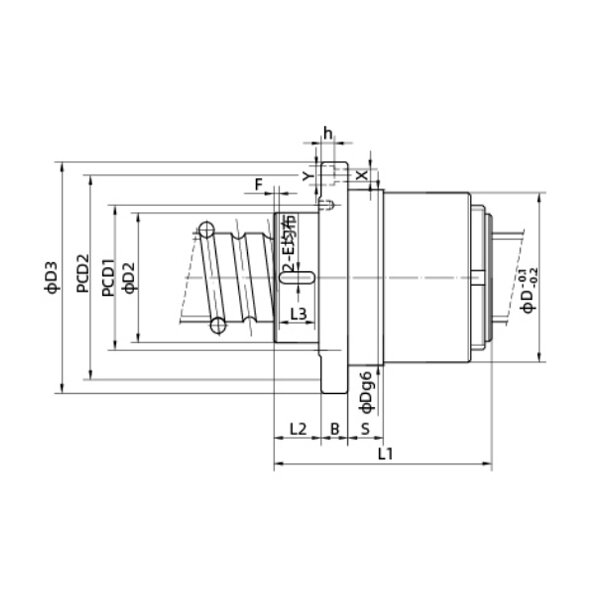

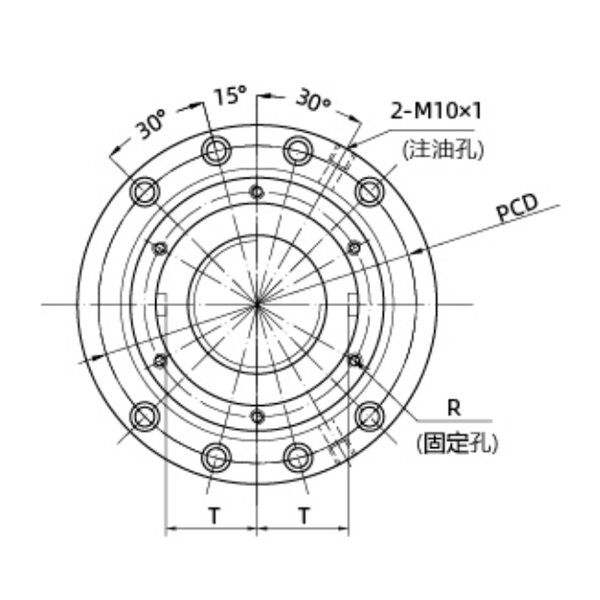

Характеристики продукта
| Типоразмер | Размеры винтовой пары | Диаметр шариков | Число витков | Грузоподъёмность (кгс) | Гайка | Фланец | Шкив для синхронного ремня | Отверстия под винты | |||||||||||||||
| Наружный диаметр винта | Диаметр дна дорожки качения | Шаг | Динамическая грузоподъёмность Cₐₘ | Статическая грузоподъёмность C₀ₐₘ | Dg6 | L1 | D3 | B | PCD2 | D2 | PCD1 | E | L2 | L3 | F | T | R | X | Y | h | |||
| DGKS 6316-7 | 63 | 53,8 | 16 | 10 | 7 | 17845 | 58123 | 195 | 360 | 243 | 40 | 219 | 100 | 118 | 12 | 50 | 40 | 5 | 45,5 | M8, глубина 15 | 13,5 | 20 | 13 |
| DGKS 6320-6 | 63 | 53,8 | 20 | 10 | 6 | 15601 | 49762 | 195 | 360 | 243 | 40 | 219 | 100 | 118 | 12 | 50 | 40 | 5 | 45,5 | M8, глубина 15 | 13,5 | 20 | 13 |
| DGKS 8016-8 | 80 | 70,7 | 16 | 10 | 8 | 22739 | 86675 | 195 | 360 | 243 | 40 | 219 | 100 | 118 | 12 | 50 | 40 | 5 | 45,5 | M8, глубина 15 | 13,5 | 20 | 13 |
| DGKS 8020-6 | 80 | 68,8 | 20 | 12,7 | 6 | 32110 | 80455 | 195 | 360 | 243 | 40 | 219 | 100 | 118 | 12 | 50 | 40 | 5 | 45,5 | M8, глубина 15 | 13,5 | 20 | 13 |
| DGKS 8025-5 | 80 | 68,8 | 25 | 12,7 | 5 | 27389 | 66893 | 220 | 360 | 280 | 50 | 250 | 120 | 138 | 12 | 50 | 40 | 5 | 55,5 | M10, глубина 20 | 17,5 | 26 | 17,5 |
| DGKS 8032-4 | 80 | 68,8 | 32 | 12,7 | 4 | 22515 | 53331 | 220 | 360 | 280 | 50 | 250 | 120 | 138 | 12 | 50 | 40 | 5 | 55,5 | M10, глубина 20 | 17,5 | 26 | 17,5 |
| DGKS 8040-3 | 80 | 68,8 | 40 | 12,7 | 3 | 17477 | 39870 | 220 | 360 | 280 | 50 | 250 | 120 | 138 | 12 | 50 | 40 | 5 | 55,5 | M10, глубина 20 | 17,5 | 26 | 17,5 |
| DGKS 10016-8 | 100 | 89,7 | 16 | 10 | 8 | 25390 | 110843 | 220 | 360 | 280 | 50 | 250 | 120 | 138 | 12 | 50 | 40 | 5 | 55,5 | M10, глубина 20 | 17,5 | 26 | 17,5 |
| DGKS 10020-7 | 100 | 87,8 | 20 | 12,7 | 7 | 40441 | 116655 | 245 | 375 | 319 | 50 | 282 | 145 | 165 | 12 | 50 | 40 | 5 | 68 | M12, глубина 25 | 22 | 33 | 21,5 |
| DGKS 10025-5 | 100 | 85,5 | 25 | 15,875 | 5 | 41063 | 98504 | 245 | 375 | 319 | 50 | 282 | 145 | 165 | 12 | 50 | 40 | 5 | 68 | M12, глубина 25 | 22 | 33 | 21,5 |
| DGKS 10032-4 | 100 | 85,5 | 32 | 15,875 | 4 | 33803 | 78620 | 245 | 375 | 319 | 50 | 282 | 145 | 165 | 12 | 50 | 40 | 5 | 68 | M12, глубина 25 | 22 | 33 | 21,5 |
| DGKS 10040-3 | 100 | 85,5 | 40 | 15,875 | 3 | 26298 | 58837 | 245 | 375 | 319 | 50 | 282 | 145 | 165 | 12 | 50 | 40 | 5 | 68 | M12, глубина 25 | 22 | 33 | 21,5 |
